ワイヤーロープ加工アクセサリ 普通のスチールケーブルを信頼性の高い耐荷重アセンブリに変える

アルミニウム砂時計スリーブ、アルミニウムフェルール、スチールフェルール、スエージ端子、ワイヤロープシンブルなどのワイヤロープ加工アクセサリは、ある長さの未加工のワイヤロープを、吊り上げ、索具、または構造物として使用できる完成した終端システムに変換するコンポーネントです。これらの終端システム アクセサリは、ロープの端で連携して機能します。この端では、荷重がケーブルからフィッティング、アイ、または接続ポイントに伝達され、終端の形成が不十分であると、ロープ本体よりも故障する可能性がはるかに高くなります。 DIN 3093 などの基準に基づいて作成されたアルミニウム砂時計スリーブまたはアルミニウム フェルールは、2 つの重なり合うロープ脚の上にかしめられて圧縮ジョイントを形成します。一方、フレミッシュ アイ スプライスを仕上げるスチール フェルールは、圧縮のみに依存するのではなく、事前にスプライスされたアイを補強します。次に、ワイヤー ロープのシンブルがアイの内側に取​​り付けられ、ロープの繊維やワイヤーがピン、シャックル、またはフックに挟まれたり磨耗したりするのを防ぎます。 特定のロープ直径と用途に応じて、スリーブ、フェルール、シンブルの正しい組み合わせを選択することは、耐久性のあるワイヤ ロープ終端を構築する上で最も重要な要素です。 以下のセクションでは、各アクセサリがどのように機能するか、どのように比較するか、DIN 3093 などの寸法参照がロープ端の準備にどのように適合するかについて説明します。

DIN 3093 に基づくアルミニウム砂時計スリーブおよびアルミニウムフェルール

アルミニウム製砂時計スリーブは、アルミニウム フェルールまたはアルミニウム スリーブとも呼ばれ、油圧プレスでワイヤ ロープの 2 つの重なり合うセクション上でスリーブが圧縮されると形成される、つままれた砂時計の形状に由来してその名前が付けられています。 DIN 3093 は、これらの楕円形および砂時計形のアルミニウム スリーブの寸法規格として広く参照されており、加工業者にさまざまなロープ サイズにわたる共通の穴径、長さ、プレストン数の指針を提供します。アルミニウムは周囲のスチール ワイヤ ロープよりも柔らかいため、プレス中にスリーブの材料が外側のワイヤ間の隙間に流れ込み、2 本のロープの脚を一緒に保持する機械的グリップが形成されます。このスウェージング方法は、スプライスされた代替方法と比較してコンパクトで比較的薄型の終端を形成するため、ワイヤ ロープ スリング、タイダウン、および一般的な吊り上げアセンブリに広く使用されています。 スリーブのサイズが小さすぎたり大きすぎたりすると、圧縮ジョイントの効果が低下するため、正しいスリーブの選択は、スリーブの内径と長さをロープの正確な直径と終端処理する構造に適合させるかどうかにかかっています。

アルミスリーブ選択の重要な要素

1. スリーブの穴が終端されるロープと一致する必要があるため、ロープの直径と構造。
2. スリーブの長さは、圧縮に利用できるオーバーラップ領域の量を決定します。
3. プレストン数とダイプロファイルはスリーブの基準寸法に一致します。
4. 正しい順序で適用される、スリーブの長さに指定されたプレスの回数。
5. 完成した砂時計のプロファイルを目視検査し、均一で完全な圧縮が行われているかどうかを確認します。

スチールフェルールを使用したフランダース・アイ・スプライシング

フレミッシュ アイは、ワイヤー ロープの端にあるストランドを広げて 2 つのグループに分け、それらをシンブルまたはマンドレルの周りに戻してセルフロック アイ形状を形成し、その後スチール製フェルールを接合部に押し付けて、押し込まれたストランドを所定の位置に保持することによって形成されます。この方法は、ストレート アルミニウム スリーブ終端とは異なります。荷重経路の一部がスプライス自体の機械的インターロックによって運ばれ、スチール製フェルールがさらに圧縮を加え、タック端がほどけないように保護します。スチールフェルールを備えたフレミッシュアイ終端は、一般に、堅牢で検査可能なアイが必要とされる、より高耐久のリギングや構造用ワイヤロープアセンブリに仕様化されています。スプライス自体が荷重伝達に寄与するため、正しく形成されたフレミッシュ アイは、同様のロープ サイズの純粋な圧縮ベースのアルミニウム スリーブ終端と比較して、荷重下で異なる動作をする可能性があります。 アルミニウム スリーブ終端とスチール フェルールを備えたフレミッシュ アイのどちらを選択するかは、通常、予想されるデューティ サイクル、検査要件、アプリケーションを管理する特定のリギング規格によって決まります。

スチール ワイヤ ロープのスエージ端子およびワイヤ ロープのシンブル

スチール ワイヤ ロープのスエージ端子は、スエージ ソケット、スタッド、フォークなどの固体鋼の継手で、油圧スエージ機でワイヤ ロープの端に直接押し付けられて、永続的な高強度の接続点を形成します。 2 本のロープの脚を結合するスリーブとは異なり、スエージ ターミナルは通常、リギング ハードウェアに直接接続するように設計されたネジ付きスタッド、アイ、またはフォークにロープの端を結合します。これにより、スプライスされたアイと別個のコネクタに比べて全体の組み立てが簡素化されます。一方、ワイヤ ロープ シンブルは、アイの形状を維持し、ロープがピンやシャックル本体に対して押しつぶされたり摩耗したりするのを防ぐために、形成されたアイの内側に取​​り付けられる成形された金属インサートです。 ロープアイの内側に正しいサイズのシンブルを使用すると、耐荷重面が丸く均等に分散された状態に保たれるため、終端処理の寿命を延ばす簡単な方法になります。 スエージ端子とシンブルを組み合わせることで、直接ハードウェア接続と保護されたアイ端子の両方をカバーするワイヤ ロープ加工アクセサリのラインナップが完成します。

このドーナツ グラフは、単一の検証された調査ではなく業界の一般的な慣行に基づいて、さまざまなワイヤ ロープの終端タイプが一般的な索具作業や吊り上げ作業に一般的にどのように配分されているかを図解的に示しています。アルミニウム製スリーブ終端は、コンパクトで効率的な終端が好まれる汎用スリングやタイダウン アセンブリ全体で広く使用されているため、実例として最大のシェアを占めています。スエージ端子は、ロープの端で直接ねじ接続またはハードウェア接続が必要な場合の一般的な使用を反映して、厳密に追随します。スチールフェルールを備えたフランダーアイ端子は、より重い負荷や構造リギング用途でより頻繁に使用されることと一致して、小さいながらも重要な部分を占めています。 残りのシェアは、他のシンブル ベースのアセンブリをカバーしており、スタンドアロン カテゴリとしてではなく、保護コンポーネントとしてほぼすべての結線タイプに現れます。 一般的な業界パターンと同様に、実際の割合は地域、ロープのサイズ範囲、最終用途によって異なるため、この表は正確な統計ではなく、一般的な方向性として読む必要があります。

実用的な要素に基づいた終了方法の比較

アルミニウムのスリーブ終端、スチール製フェルール付きのフレミッシュ アイ、スチール製のスエージ端子の中から選択するには、一般に、取り付け速度、検査の容易さ、耐荷重、および繰り返しの繰り返し荷重下で各方法がどのように動作するかを比較検討する必要があります。アルミニウム スリーブ終端は、プレスとダイの正しい組み合わせを設定すればすぐに取り付けられる傾向があり、生産スタイルのロープ ショップのスループット向上をサポートします。フレミッシュ アイ スプライスでは、スチール フェルールをプレスする前にストランドをほどいて中継するため、より熟練した労働者が必要ですが、多くのリギング規格では、結果として得られるアイが十分に実証され、検査可能な結線であると認識されています。スチール製のスエージ端子は、接続を 1 つのソリッド フィッティングに集中させます。これにより、多くの端子が標準のねじ山またはクレビス インターフェイスで製造されるため、下流のハードウェアの選択が簡素化されます。 これらの方法のどれもが普遍的に優れているというわけではなく、正しい選択は、準拠するリギング規定、ロープの構造、およびアセンブリの特定の使用条件によって異なります。

このレーダー チャートは、ロープ ショップとリギングの決定に関連する 5 つの要素にわたって、アルミニウム スリーブ終端とスチール フェルールで仕上げられたフランダース アイとの間の一般的な実際的なトレードオフを示しています。アルミニウム スリーブ終端は、手でスプライスされたアイよりもスウェージング プロセスが迅速に実行され、薄型のフィッティングを生成するため、一般に取り付け速度とアセンブリのコンパクトさの点でより高いスコアを獲得します。スチールフェルールを備えたフランダーアイ端子は、フェルールと組み合わされた目に見えるスプライスパターンにより、訓練を受けた検査員が圧縮ジョイントと一緒にストランドタックの品質をチェックできるため、検査のしやすさで高得点を獲得する傾向があります。どちらの方式の負荷容量も、終端ファミリだけではなく、正しいサイジングと取り付け技術に大きく依存します。そのため、この図では 2 つの線がその軸上で比較的近くに配置されています。 この比較における耐食性は、終端方法自体ではなく、主に選択した特定のフェルールまたはスリーブの材質と仕上げによって決まります。 前のグラフと同様に、これらの値は例示であり、テストや特定のリギング標準の要件に代わるものではなく、一般的な計画をサポートすることを目的としています。

スリーブとロープの直径の互換性の傾向

ワイヤロープの直径が大きくなると、一般に、対応するアルミニウムスリーブまたはフェルールの穴と長さも同様に増加します。これは、スリーブが効果的な圧縮ジョイントを開発するために、より大きな直径の重なり合う 2 本のロープ脚を完全に囲む必要があるためです。この関係は、DIN 3093 などの規格に関連する参照表に文書化されており、一般的なロープ直径の範囲に対応するスリーブ寸法と推奨プレストン数がリストされています。必要なプレストン数の相対的な増加は、ロープの直径自体よりも早く増加する傾向があります。これは、スリーブが大きくなると、圧縮中にそれに比例して鋼線の断面積が大きくなるアルミニウム材料が流れる必要があるためです。 これが、ロープ加工業者がすべてのロープ直径にわたって単一のプレス設定を使用するのではなく、特定のスリーブ サイズ範囲に適合する校正済みのプレスとダイを維持する理由の 1 つです。 以下のグラフは、特定のスリーブ製品の認定プレス設定表ではなく、一般的な傾向を示しています。

このグラフは、ロープの直径が 6 mm から 26 mm に増加するにつれて、相対的なプレストン数が一般的に増加する傾向を示しています。これは、より太いロープ断面の周囲で圧縮する必要があるアルミニウム材料の量が増えることを反映しています。曲線は直径が小さくなると徐々に上昇し、スリーブ サイズとプレス要件は隣接するロープ サイズ間で少しずつ変化します。直径が大きくなると、増加傾向が続き、サイズ間の増分がより顕著になる傾向があり、これは、スリーブが大きいほど材料の体積が大きくなることと一致しています。 この一般的なパターンは、ロープ加工工場が通常、すべてのロープ サイズに対して単一のプレス構成に依存せず、さまざまなダイスと基準トン数設定を維持している理由を説明しています。 オペレーターは、一般的な傾向線のみに依存するのではなく、実際の印刷トン数とスリーブの寸法を、現在の製造元の仕様書および関連規格と照らし合わせて常に確認する必要があります。

アルミニウムスリーブおよびフェルールに関する DIN 3093 参照概要

DIN 3093 は、ワイヤー ロープの終端処理に使用される楕円形および砂時計形のアルミニウム スリーブを対象とした、広く参照されている寸法規格であり、加工業者と購入者に、さまざまなロープ サイズにわたる穴径、スリーブ長さ、および一般的な適用範囲に関する共通の枠組みを提供します。 DIN 3093 などの認知された規格を参照することで、バイヤーは、単一のサプライヤーのカタログのみに依存するのではなく、一貫した寸法予想を使用して、さまざまなソースからのアルミニウム フェルールと砂時計スリーブを比較することができます。以下の表は、このタイプの参照規格に関連するワイヤ ロープ加工アクセサリに関連する一般的なカテゴリ情報をまとめたものです。正確な公差については、規格の現在のコピーおよびメーカーの仕様書と併せて読む必要があります。

かしめられたスリーブとシンブルアセンブリの等角構造図

以下の等角図は、2 本の重なったロープ脚の上で圧縮されたアルミニウム スリーブで形成されたワイヤ ロープ アイ ターミナルの一般的な構造を示しています。その形状を維持するために、得られたループの内側にワイヤ ロープ シンブルが取り付けられています。圧縮された砂時計スリーブは、スエージング後に両方のロープ脚を掴んでいるのが示されています。これは主に、ロープの 2 つの重なり合うセクション間で荷重を伝達する機能です。シンブルはアイの内側に位置し、使用中にロープがシャックル ピンやフック本体に挟まれたり摩耗したりするのを防ぐ丸い座面を提供します。ロープの脚は、一方の側ではスリーブから外側に伸び、もう一方の側では指ぬきの周りのアイに向かって曲がり、2 つのアクセサリが完全な終端としてどのように連携するかを示しています。 この単純化された 3 次元形式でアセンブリを表示すると、スリーブとシンブルが同じワイヤ ロープ終端内で 2 つの異なる、しかし補完的な機能をどのように果たすかを明確にするのに役立ちます。

このアイソメ SVG イラストは、製造図面としてではなく、機能を伝えることを目的とした簡略化された表現です。目の中に示されている丸いシンブルの形状は、ロープをサポートし、屈曲部の周囲に荷重を均等に分散するために使用される一般的なプロファイルを表しています。右側の長方形のスリーブは、スエージング後の圧縮アルミニウム フェルールを表しており、完全に詳細な金型の型押しを省略して、砂時計のプロファイルを示唆するために簡略化された中心線で示されています。スリーブから伸びてシンブルの周りを囲む 2 本のロープの脚は、完成したアセンブリが完全な耐荷重終端を形成する様子を示しています。 実際の製品の図面、公差、およびプレススケジュールは、使用されている特定のスリーブ、フェルール、またはシンブルのサイズおよびロープ構造に関する最新の仕様書から常に取得する必要があります。

江蘇星台水力製造有限公司について

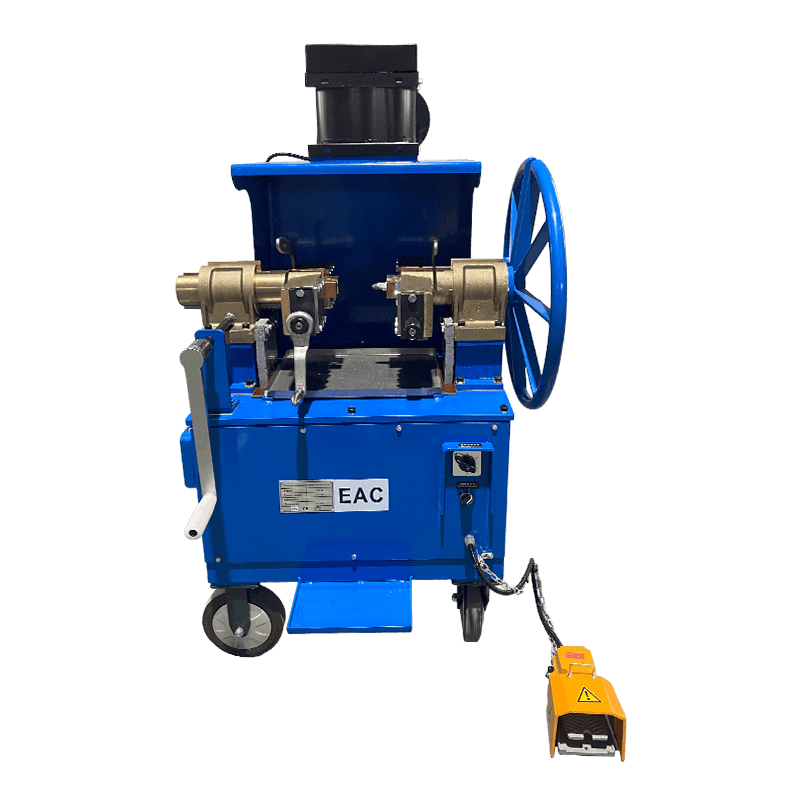

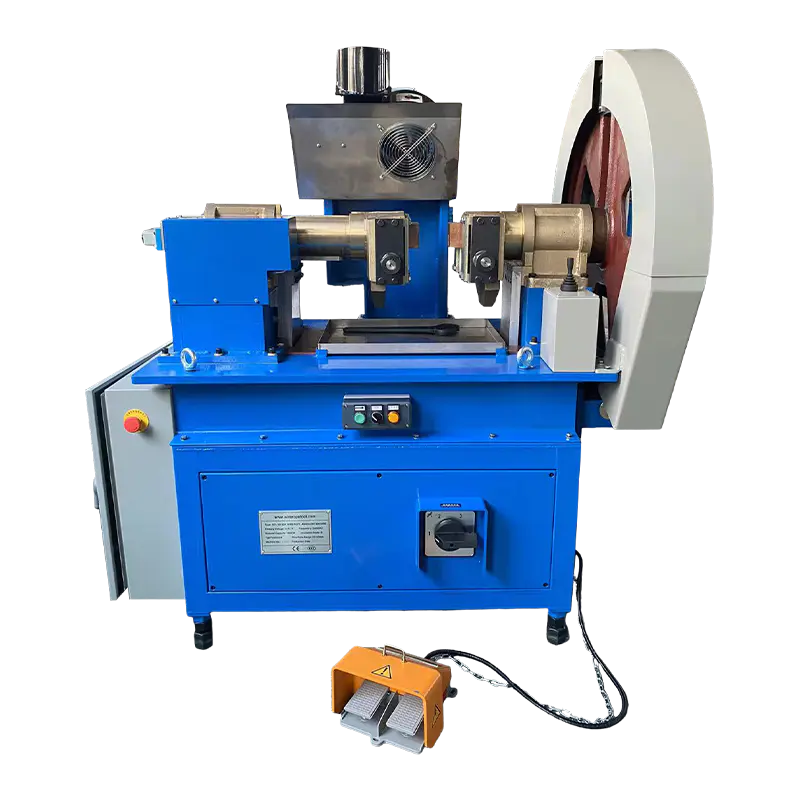

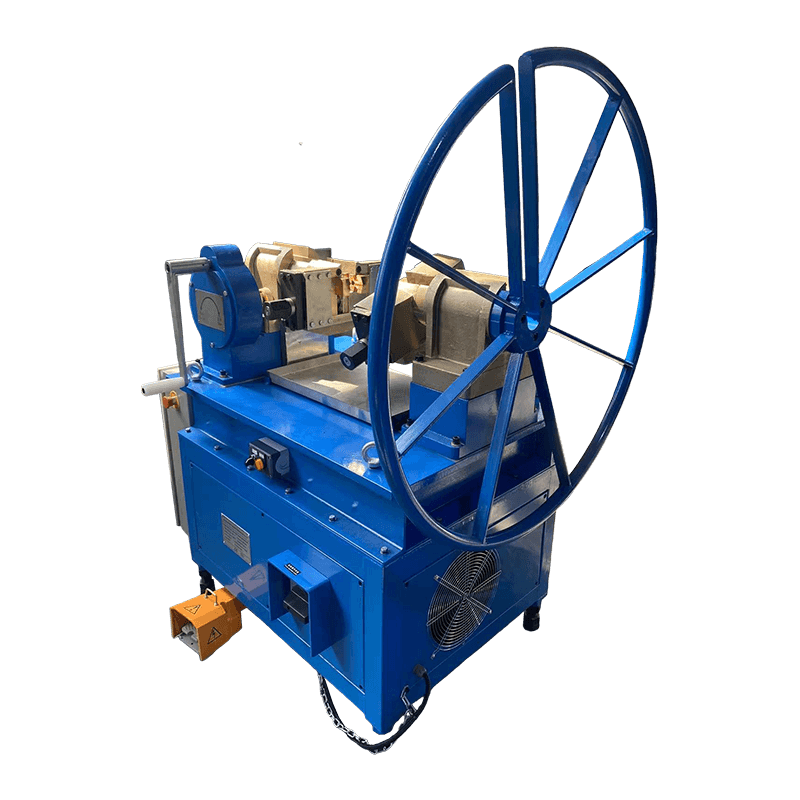

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. は 1992 年に設立され、中国江蘇省台州市にあります。同社は、油圧式ワイヤー ロープ プレス機、ワイヤー ロープのアニーリングおよびテーパー加工機、アルミニウム スリーブ、リフティング クランプの製造を専門としており、この記事全体で説明するワイヤー ロープ加工アクセサリおよび終端システム アクセサリのサプライ チェーンに直接組み込まれています。 Xingtai Hydraulic は、高度な生産設備、強力な技術力、権威ある試験設備、および包括的な品質管理システムを備えています。 Xingtai 油圧機械で使用されるかしめコンポーネントは高強度合金鋼から鍛造され、機械本体は単一の材料ブロックから製造され、構造の完全性と長い耐用年数をサポートします。 これらの機械で使用されている油圧システムはデュアル プレッシャー ポンプ給油システムを利用しており、スムーズなプレス プロセスを維持しながら高速な上下移動を可能にし、アルミニウム砂時計スリーブ、アルミニウム フェルール、および関連する端子を形成する際の一貫したプレス品質と生産効率をサポートします。 Xingtai 油圧機械は、英国、オーストラリア、オランダ、ラトビア、マレーシア、タイ、インド、ロシア、ボツワナ、ポーランドなどを含む多くの国に輸出されており、ワイヤ ロープ加工作業にこの装置を信頼している幅広い国際顧客層を反映しています。
