ワイヤーロープ圧延機とは何ですか、そしてどのように機能しますか

A ワイヤーロープ圧延機 は、ワイヤ ロープ コイリング マシンまたはワイヤ ロープ リール マシンとも呼ばれ、ワイヤ ロープ、スチール ケーブル、または同様の柔軟な金属製品を、張力を均一に制御した方法でリールまたはドラムに巻き付け、案内し、梱包するために構築された産業用機器です。機械が巻き取りリールを回転させながら、トラバース ガイド システムがワイヤ ロープをドラムの幅に沿って前後に移動させるため、ロープの各巻きは重なったり交差したりすることなく、最後の巻きの隣にきちんと配置されます。この基本的な答えは装置の中核機能をカバーしており、以下のセクションでは動作原理、構造、容量範囲、自動化オプション、および一般的なアプリケーションについて詳しく説明します。

実際的に言えば、 ワイヤーロープ機械 このタイプのロープは、生産ラインの終端、ストランドの閉合、亜鉛メッキ、または潤滑ステーションの直後に配置され、完成したロープをねじれや表面の損傷なしに回収する必要があります。ワイヤ ロープは複数のワイヤとストランドで螺旋状に巻かれた製品であるため、不均一な巻き付けにより内部応力が生じ、外側のワイヤが平らになったり、疲労寿命が短くなったりする可能性があります。適切に設計された スチールロープマシン 張力を一定に保ち、ドラム全体に各ラップを制御されたピッチで配置することで、これらのリスクを軽減します。

ワイヤーロープ巻取機の動作原理

ワイヤロープ圧延機の動作原理は、4 つの調整された動作に分類できます。まず、駆動モーターが、入ってくるワイヤー ロープのライン速度に一致する速度で巻き取りリールを回転させます。第二に、トラバースまたはレベルワインド機構は、通常、リールの上または横のガイド レールに取り付けられ、リールの回転と同期してガイド ローラー アセンブリを左右に動かします。これにより、ロープが一箇所に集中するのではなく、ドラム全体に均等に配置されます。 3 番目に、機械式ハンド ホイール ブレーキ、空気圧クラッチ、サーボ制御のダンサー アームなどの張力制御装置が、ロープを巻き取るときに安定した引っ張り力を維持し、輸送中に緩む可能性のあるコイルの緩みを防ぎます。第 4 に、単純な手動スイッチ パネルからプログラマブル ロジック コントローラーに至るまでの制御システムが、モーター速度、トラバース位置、張力フィードバックを調整して、ラップごとにオペレーターの介入なしでサイクル全体が実行されるようにします。

多くの 工業用ワイヤーロープ圧延機 モデルでは、リール自体が傾斜または回転するフレームに取り付けられているため、リール全体を傾けてストラップを掛けたり取り外したりしやすくし、次のサイクルのために水平の巻き上げ位置に戻すことができます。トラバースユニットの前に配置されたガイドローラーは、入ってくるロープを真っ直ぐにし、小さなねじれを取り除くのに役立ち、ワイヤロープマシンと製品を不必要な摩耗からさらに保護します。

上の等角配置は、このタイプのほとんどのコイリングおよびリール装置に見られる 6 つの機能ゾーンを示しています。 1 とラベル付けされたトラバース ガイド レールは、2 とラベル付けされたガイド ローラー アセンブリをリールの幅全体に運び、入ってくるロープが制御されたピッチで配置されるようにします。 3 というラベルが付いた駆動モーターはベースに取り付けられ、ギアボックスを介してリール シャフトに接続され、安定した回転トルクを提供します。 4 とラベル付けされた巻き取りリールまたはドラムは完成したワイヤ ロープを保持し、通常はロープとリールの合計重量に耐えられるように重い溶接フレームで支えられています。 5 のラベルが付いた張力制御ホイールを使用すると、オペレータまたはサーボ システムがブレーキ力を調整できるため、ロープに過度のストレスがかかることなくピンと張った状態を保つことができます。 6 とラベルが付けられたベース フレームは構造用鋼で製造されており、アセンブリ全体をフロアに固定して高速巻き上げ時の振動を軽減します。

機械の構造と製品リファレンス

下の写真は代表的なものです ワイヤーロープ繰糸機 、モデル XT-1600 は、上の図で説明されている構造レイアウトを反映しています。左側のリール アセンブリは、ピロー ブロック ベアリングで支持された重いシャフト上で回転し、リールの上に配置されたトラバース レールが、巻き取り中にワイヤ ロープをドラム面全体に均等にガイドします。駆動モーターはフレームの低い位置に取り付けられ、重心を地面近くに保つため、スチール ワイヤー ロープの重いコイルを扱う際に機械が安定した状態を保つことができます。右側では、フリクション ディスクに接続されたハンド ホイールを使用してバック テンションを微調整できます。これは、異なる直径や硬さのロープを巻くときに特に便利です。ベースフレームは、別々の部品をボルトで締めたアセンブリではなく、単一の組み立てられた鋼構造であり、繰り返しの荷重サイクル下でも長期的な構造的完全性をサポートします。

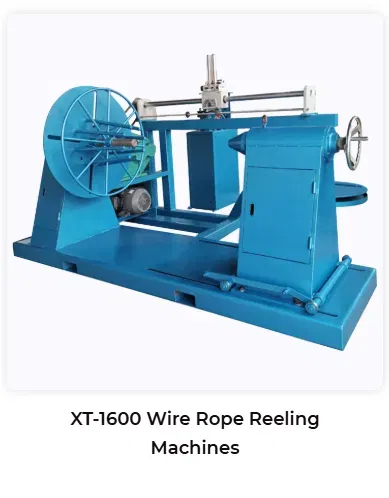

XT-1600 ワイヤ ロープ巻取り機、リール アセンブリ、トラバース レール、駆動モーター、張力制御ホイールを含む

この構成は、次の用途に使用される機器を広く代表しています。 自動ワイヤー巻き取り機 そして 自動ワイヤーコイリングマシン ワイヤーロープ、ケーブル、ロープの製造工場全体にわたる業務。リールは密閉されたハウジング内ではなくオープン フレーム上に設置されているため、メンテナンス スタッフはベアリング、ドライブ チェーンまたはベルト、トラバース メカニズムに直接アクセスでき、日常の検査が簡素化されます。また、このレイアウトにより、完成したコイルの積み降ろしのためにフォークリフトまたは天井クレーンがリールに直接近づくことができます。これは、シフトごとに大量のロープをコイリングステーションに移動させる施設では重要です。

ワイヤーロープの成形・コイリング工程

一般的なコイリングプロセス ワイヤーロープ製造機 ラインは、生のロープの取り込みから、完成してパッケージ化されたコイルまで、反復可能なシーケンスに従います。各ステップを理解することは、一貫した張力とガイドの位置合わせが最終製品の品質にとって非常に重要である理由を説明するのに役立ちます。

1. ワイヤ ロープはクロージング ラインまたはより線から到着し、小さな湾曲を取り除く矯正ローラーを通過します。
2. ロープは張力制御ユニットに入り、そこでロープの直径と構造に応じて制動力が設定されます。
3. トラバース ガイドはロープを空のリールの開始点に配置し、最初の巻き付けを開始します。
4. リールモーターとトラバースモーターは連動して動作するため、各ラップは隙間や重なりなく前のラップの隣に配置されます。
5. 層が完了すると、トラバース方向が自動的に反転し、次の層で巻き取りが続行されます。
6. 目標の長さまたはリール容量に達すると、機械が停止し、ロープの端が固定され、完成したコイルは結束して輸送する準備が整います。

半自動機械では、オペレーターがこのサイクルを監視し、手動で停止ステップとロープ切断ステップをトリガーします。より高度な 油圧式ワイヤーロープ成形機 そして PLC controlled lines, sensors track rope length and layer count automatically, reducing the amount of manual attention needed during long production runs.

生産能力と材料の適合性

このカテゴリのコイリングおよびリール装置は、通常、扱われるワイヤ ロープの直径と重量に基づいて設計されています。モデルと構成に応じて、機械は通常、さまざまなリール サイズ、モーター出力、フレーム強度に対応する軽量、中型、重量クラスに分類されます。以下の表は、世界全体で使用される典型的な分類を示しています。 産業用ワイヤーロープ生産ライン 単一の認定テスト結果ではなく、共通の機器仕様に基づいてセグメントを決定します。

この棒グラフは、通常、それぞれが収容できるように構築される最大ワイヤ ロープ直径に基づいて、機器を 3 つの一般的なクラスにグループ化します。軽量機械は通常、最大約 20 ミリメートルの直径に仕様化されており、一般製造における小型のケーブルやロープ製品によく使用されます。中型機械はその範囲を約 35 ミリメートルまで拡張し、標準的な構造や索具用ロープとして頻繁に選択されます。頑丈な機械は、大規模な吊り上げ、採掘、海洋ロープの要件に適合する、50 ミリメートルに近い直径を処理できるように強化されたフレームと高トルク ドライブで構築されています。特定のマシンの正確な数値は、モーター出力、リール サイズ、フレーム設計によって異なるため、この表は各モデルの固定仕様ではなく、一般的な参考値として読まれる必要があります。これらのクラスにわたる材料の互換性には、通常、炭素鋼ワイヤ、亜鉛メッキ鋼線、さまざまな合金鋼ワイヤ、ステンレス鋼ワイヤ ロープが含まれます。これは、コイリング機構自体が特定の鋼グレードではなく主にロープの直径と剛性に基づいて機能するためです。

自動化レベルと制御システム

モダン 自動ワイヤーコイリングマシン システムは通常、半自動構成と全自動構成で提供されます。半自動セットアップでは、オペレータが張力を設定してサイクルを開始し、トラバースと速度の同期が自動的に実行されます。全自動セットアップでは、プログラマブル ロジック コントローラーがロープの長さのカウント、層の変更、張力フィードバック、および停止条件を管理するため、連続生産中に必要なオペレーターの注意レベルが軽減されます。以下のレーダー チャートは、このカテゴリの適切に設計された機器に関連する一般的な性能特性をまとめたもので、正式な比較テストの結果としてではなく、説明のために単純な相対スケールで示しています。

レーダー チャートには、自動化レベル、制御精度、構造的耐久性、容量の柔軟性、メンテナンスの簡素性、層巻きの品質など、購入者がコイリングおよびリール装置を検討する際に一般的に評価する 6 つの一般的な特性がプロットされています。自動化レベルは、プロセスの開始後に手動入力なしで実行される巻取りサイクルの割合を反映します。制御精度は、張力システムとトラバース システムがロープの直径や速度の変化にどれだけ正確に反応するかに関係します。構造の耐久性は、長期にわたる繰り返しの重荷重に耐えることを目的としたフレームとコンポーネントの設計を反映しています。生産能力の柔軟性は、単一の固定製品ではなく、単一の機械がさまざまなロープ直径とリール サイズをどの程度うまく処理できるかを示します。メンテナンスの簡素化と均一な層巻線の品質は、どちらも、通常の使用中に装置をいかに簡単に検査、調整し、良好な動作状態に維持できるかに関係します。これら 6 つの側面は、単一のマシンに正確な数値スコアを割り当てるのではなく、機器を評価するための一般的な枠組みを読者に提供するためにまとめて表示されます。

ワイヤロープコイリング装置の応用産業

ワイヤ ロープの圧延および巻取り機は、完成したロープ、ケーブル、または同様の柔軟な鋼製品を保管、輸送、または直接使用するためにリールに巻き取る必要がある場合に使用されます。一般的な用途産業には、ロープがクレーン、ホイスト、および足場シス​​テムで使用される建設業界、ロープが立坑や運搬システムで重量物を扱う鉱山業界、係留ロープや索具ロープをねじれを生じさせずにコイル状に巻く必要がある海洋および海運業界、および製造工場全体にわたる一般的な吊り上げおよび索具作業が含まれます。 Persistence Market Research が発行した市場調査レポートによると、建設業はスチール ワイヤ ロープの主要な用途セグメントを表しており、2025 年の市場収益の 39% 以上を占め、残りのシェアは鉱業、海洋、石油・ガス、その他の産業およびクレーン関連の用途に分配されています。

上のドーナツ グラフは、このアプリケーションの分布を視覚的な形式でまとめたものです。建設セグメントは、建築現場やインフラ現場でのクレーン、エレベーター、資材運搬装置に対する継続的な需要に牽引され、単独で最大のシェアを占めています。残りのシェアを合わせたものは、鉱山の運搬および立坑システム、海洋係留および曳航作業、石油およびガスの掘削および吊り上げ、一般産業用クレーンの使用など、適切にコイル状に巻かれたワイヤロープに依存する他の幅広い分野を反映しています。これらの最終用途分野では負荷サイクルと環境条件が異なるため、多くの工場では、サービスを受ける各市場のロープの直径、コーティング、および包装の要件に合わせて、複数のタイプのコイリングおよびリール機械を稼働させています。この分布はその理由も説明しています 頑丈なロープ圧延装置のサプライヤー 顧客の要件は建設グレードのロープと特殊な海洋または鉱山用ロープとでは大きく異なるため、運用では単一の固定構成ではなく、さまざまなリール サイズを維持することがよくあります。

ワイヤーロープ圧延機と撚り機: 違いは何ですか

ワイヤ ロープの圧延機またはコイリング機とワイヤ ロープの撚り機は、製造プロセスのさまざまな段階で使用されます。この違いを理解することは、エンジニアやバイヤーが特定の生産ラインに適した機器を選択するのに役立ちます。撚り機は、撚り機またはクロージング機とも呼ばれ、個々のワイヤを撚ってストランドにし、それらのストランドをコアの周りに撚ることによってワイヤ ロープ自体を形成します。ローリングマシンまたはコイリングマシンは、ロープがすでに形成された後に動作し、その役割は、保管および出荷のために完成したロープをリールまたはドラムに巻き付けることです。

統合された ワイヤーロープ製造ライン 、これら 2 つの機械タイプは通常、亜鉛めっき、潤滑、検査などの中間プロセスによって接続されているため、撚られたロープは閉鎖機械からこれらのステーションを通って最終のコイリングおよび巻き取り段階に到達します。ラインの端に適切なローリングまたはコイリング機械を選択することは、プロセスの初期に使用される撚り方法ではなく、主に完成したロープに必要な直径範囲、重量、および梱包形式に依存します。

ワイヤーロープおよび関連機器の業界成長見通し

最終的には製造されるロープは 1 メートルごとに巻いて梱包する必要があるため、コイリング機や巻き取り機などのワイヤ ロープ取り扱い機器の需要は、ワイヤ ロープ市場自体の全体的な成長に追随する傾向があります。 MarketsandMarkets のレポートによると、世界のスチール ワイヤ ロープ市場は、2025 年の約 105 億米ドルから、2030 年までに 1390 億米ドル近くまで、年平均成長率約 5.8% で成長すると予測されています。以下のグラフは、この報告された率から計算された例示的な成長軌道を示しており、期間を通じて成長が安定した場合に、この規模の市場が年々どのように進歩するかを示しています。

この面グラフは、2025 年の 100 億ドル強から 2030 年の 140 億ドル近くに向けて安定した上昇線を示しており、MarketsandMarkets が報告した世界のスチール ワイヤ ロープ市場の年間複合成長率と一致しています。緩やかな傾斜は、資本設備やインフラ関連市場に特有の、爆発的ではなく一貫した拡大を伴う成熟した業界を反映しています。この種の成長は一般に、世界中で建設、インフラ、鉱山プロジェクトへの継続的な投資と、既存のロープが耐用年数に達するにつれての安定した交換需要に起因すると考えられています。ロープ生産全体が拡大するにつれて、製造ラインの末端でのコイリングおよびリールの能力もそれに合わせて拡大する必要があり、これがロープへの継続的な投資をサポートします。 自動ワイヤー巻き取り機 そして related handling equipment. Readers should treat the chart as an illustrative trend derived from a single published growth rate rather than an exact year by year forecast, since actual market figures can vary by region and by reporting methodology.

メンテナンスの目安と機器の寿命

ワイヤーロープ圧延機を耐用年数にわたってスムーズに稼働し続けるには、定期的なメンテナンスが重要な役割を果たします。基本的なメンテナンス スケジュールには、通常、ベアリングと駆動コンポーネントの潤滑、ガイド ローラーの磨耗や位置ずれの検査、張力制御機構の定期的なチェックが含まれており、機械が処理することが予想されるロープ直径の範囲全体にわたって正確に応答することを確認します。

• メーカーのスケジュールに従って、リールシャフトベアリングとギアボックスのオイルレベルを確認し、注油してください。
• 表面が平らでない場合、層の巻き取りが不均一になる可能性があるため、トラバース ガイド ローラーとレールの摩耗を検査してください。
• 特に異なるロープの直径または材質に切り替えた後は、張力制御設定を定期的に確認してください。
• 電気制御キャビネットと配線接続を調べて、計画外のダウンタイムのリスクを軽減します。
• ベースフレームと周囲の作業エリアには、リールの傾きや回転を妨げる可能性のある破片がないようにしてください。

一貫したメンテナンスルーチンに従っている施設は、一般に計画外の中断が少なく、実際の耐用年数を延ばすことができます。 ワイヤーロープ製造機 装備。コイリングマシンは生産シフト中継続的に稼働するため、トラバースシステムの小さなミスアライメントでも時間の経過とともに目に見える巻線欠陥として蓄積される可能性があるため、定期検査はオプションの作業ではなく、装置全体の管理の重要な部分となっています。
