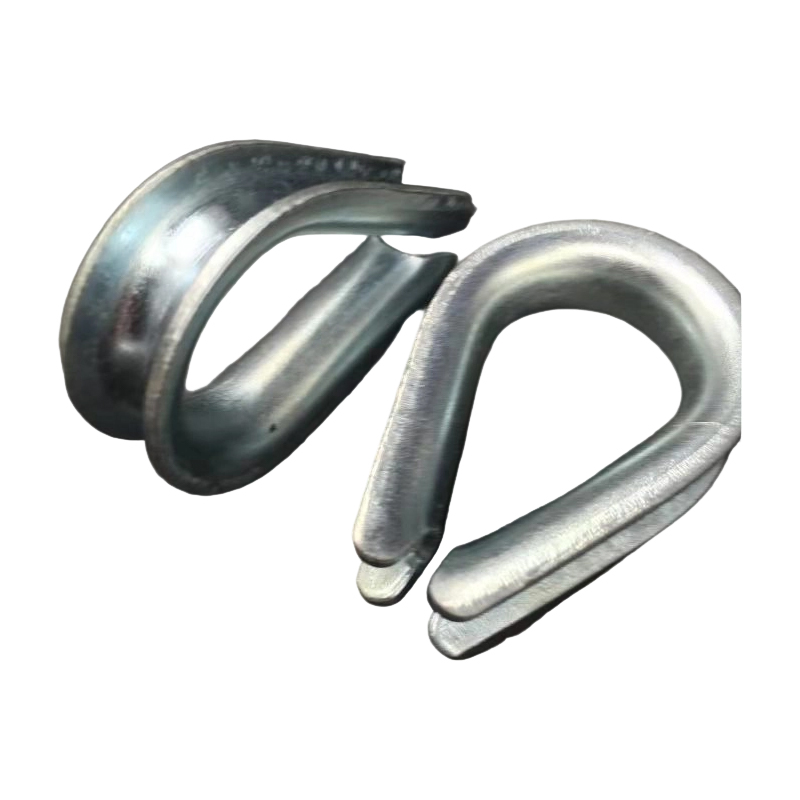

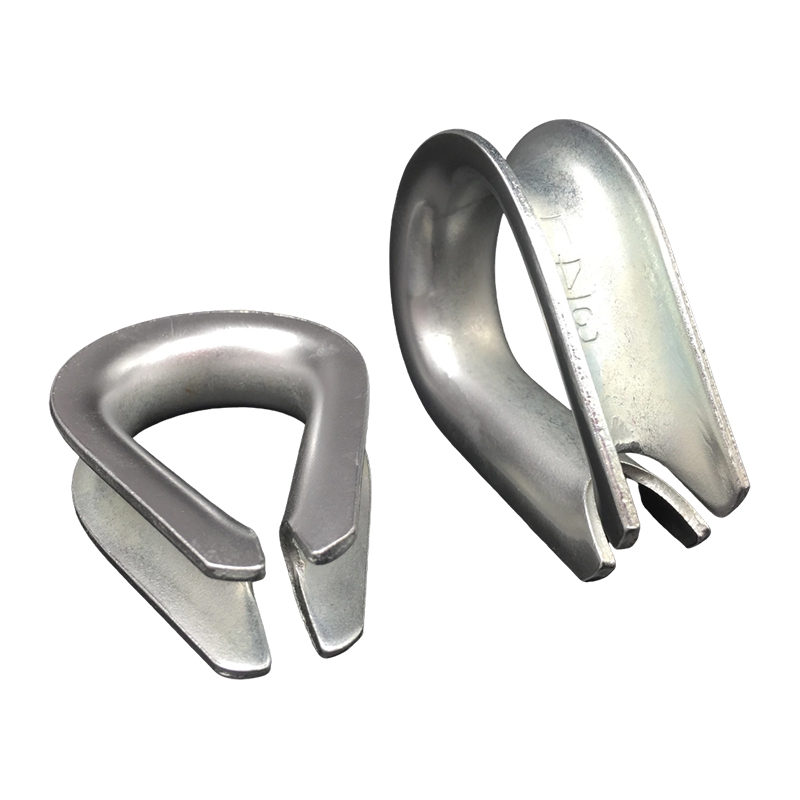

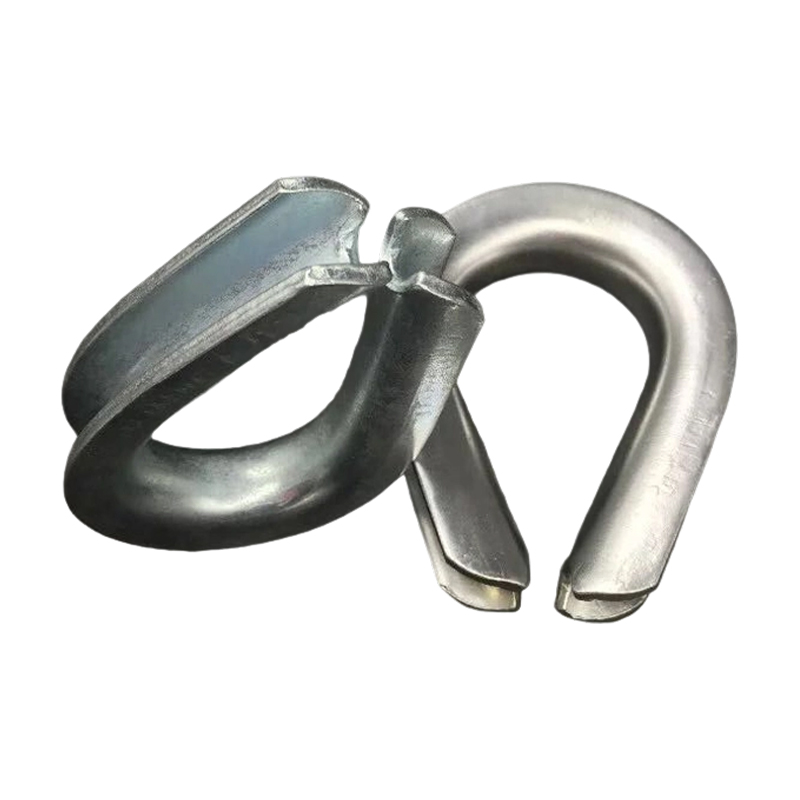

ワイヤーロープシンブル

+ お問い合わせ
前へ：前の製品はありません次へ：スチールワイヤーロープかしめ端子
  • パラメータ
  • その他の説明
  • お問い合わせ

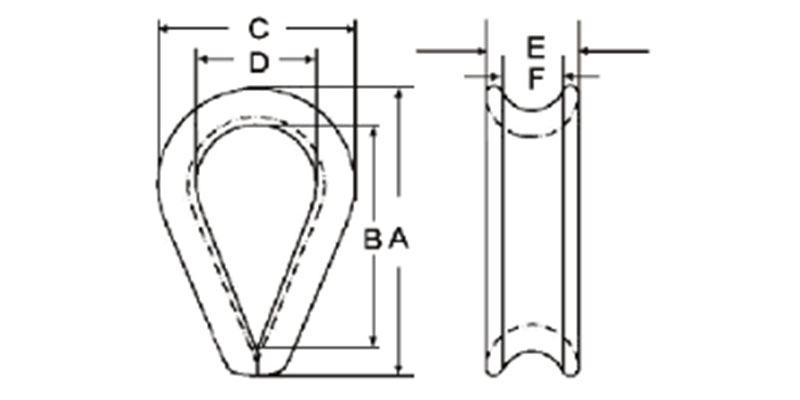

技術データ
サイズ(mm) 寸法(mm) 重量/PC(kg)
A B c D E F
3 28 19 18.5 12 6 3 0.5
4 30 21 20.5 13 7 4 0.8
5 33 23 22.5 14 8 5 1
6 39 26 27 16 10 6 1.6
7 43 30 30 18 11 7 1.9
8 48 32 33 20 12 8 3
10 58 38 39 24 14 10 4.7
12 69 45 47 28 17 12 6.8
13 73 48 50 30 18 13 8
14 77 51 53 32 19 14 10
16 88 58 60 36 22 16 14.5
17 95 61 65 38 25 17 18
18 100 64 68 40 26 18 20
20 113 72 75 45 28 20 29
22 123 80 82 50 30 22 32
24 135 90 92 56 34 24 47
26 145 99 100 62 36 26 59
28 162 112 110 70 38 28 80
30 175 120 120 75 42 30 110

製品一覧
関連製品
会社名
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
として ワイヤロープシンブルメーカー および ワイヤロープスリングシンブル会社、Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.は1992年に設立され、中国江蘇省泰州市に位置しています。同社は油圧ワイヤロープ圧着機、ワイヤロープ焼鈍・先細り機、アルミスリーブ、および吊り上げクランプの製造を専門としています。Xingtai Hydraulicは、先進的な生産設備、強力な技術力、権威ある試験設備、および包括的な品質管理システムを備えています。

Xingtai Hydraulic機械の圧着部品は、高強度合金鋼で鍛造されています。機械本体は単一の材料ブロックから製造されており、構造的完全性と長い耐用年数を保証しています。当社の油圧システムは二重圧力ポンプ給油システムを採用しており、上下の動きを高速化し、同時にスムーズな圧着プロセスを保証します。この設計により、圧着品質と生産効率が大幅に向上します。

Xingtai Hydraulic機械は、英国、オーストラリア、オランダ、ラトビア、マレーシア、タイ、インド、ロシア、ボツワナ、ポーランドなど、多くの国に輸出されています。

「高品質、競争力のある価格、永続的なコミットメント」という理念に導かれ、当社はお客様のニーズを満たし、最高のサービスを提供することに努めています。当社は、既存のお客様と新規のお客様の両方に、同じレベルの卓越性をもってサービスを提供し、共に成功する未来を築くことに専念しています。
栄誉の証明書
  • 認証
  • 認証
  • 認証
ニュース
  • アイスリングの説明: ワイヤロープの種類、フェルール、プレストン数、および安全な選択

    アイスリングは完璧に見えても、それでも負担になることがあります。硬度認定されたアルミニウム製フェルールを使用し、適合するダイで全トン数でプレスされた 16 mm フェルールで固定されたワイヤ ロープ アイ スリングは、たとえ 2 つが同じラックに並べて設置されていたとしても、フェルールが必要とするトン数に達しなかったショップ プレスで圧搾された製品とまったく同じ製品ではありません。その違いは証明テストや実際の仕事で現れ、その頃には議論は高くつくものになっています。 簡単に言うと、アイスリングの使用荷重制限はロープによって決まるわけではありません。それは、ロープ、フェルー...

    続きを読む
  • 長さに合わせて切断する機械: 長さの精度がどのようにワイヤ ロープ スリングとスクラップを成形するか

    12 ミリメートルのワイヤ ロープ、4.5 メートルの完成スリング、切断時の誤差は 10 mm です。月曜日の朝、多くの玉掛け販売店が遭遇する一連の流れは、図面の指示通りにアイが着地せず、石突を切断する必要があり、準備に 3 分かかったロープの一部がスクラップ箱に捨てられることです。カット自体は 1 秒もかからず、その後のすべては結果によって決まります。 この記事で主張している内容の短いバージョンを次に示します。長さ調整機は、第一に測定装置であり、第二に切断装置です。刃の形状やトン数だけで機械を比較する購入者は、後でスクラップ、再加工、拒否されたスリングでその選択の代償...

    続きを読む
  • ワイヤー ロープを適切な長さに切断: 精密切断とスウェージングの完全ガイド

    それぞれ長さ 3.75 メートルで、一端にかしめられたアルミニウム スリーブが付いている 120 個の同一のワイヤ ロープ スリングを製造する契約を獲得したばかりの作業場を想像してください。オペレーターはカットオフホイールを設置し、最初のロープを手で測定します。 2枚目は数ミリ長くなります。 3つ目はまた短いです。滑走が終了するまでに、10 本のスリングが許容長さの許容範囲を超えてしまいます。一部は廃棄する必要があり、遅れにより納期が遅れます。これはまさに、適切に設計された長さに合わせたカットプロセスによって解決される問題です。 ワイヤ ロープ加工における長さに合わせた...

    続きを読む
業界知識

1. ワイヤーロープシンブルとは何ですか? – 定義と基本機能

A ワイヤーロープシンブル ワイヤー ロープのループの目に挿入される U 字型または涙滴型の金具 (通常は鍛造鋼、ステンレス鋼、または亜鉛メッキ鉄) で、ロープの繊維またはストランドを保護します。 摩耗、潰れ、疲労 目がフック、足かせ、またはピンに取り付けられている場合。シンブルはロープと金具の間の金属と金属の直接接触を防ぎ、負荷をより大きな半径に均等に分散します。

指ぬきがないと、ロープアイに問題が発生します。 接触点での応力集中 、早期のストランド切断につながります。によると OSHA 1910.184 そして ASME B30.9 、安全な作業荷重の完全性を確保するために、吊り上げ用途に使用されるすべてのワイヤ ロープ スリングにはシンブルが必須です。

2. ワイヤーロープシンブルはなぜ重要ですか? – 重大なパフォーマンスへの影響

シンブルは、 曲げ半径 ロープアイの内部ワイヤ応力を最大で軽減します。 70% 。実験室テストでは、保護されていないロープアイに周期的な荷重がかかると、わずか数回で破損することが示されています。 3,000サイクル 一方、適切に取り付けられた指ぬきを備えた同じロープは、 15,000サイクル — 疲労寿命が 5 倍増加 。以下のグラフは、この劇的な改善を示しています。

故障までのサイクル (アイ終端、10 mm ワイヤ ロープ、1.5 トンの荷重)

シンブルなし（裸眼）
3,100サイクル
標準スチールシンブル付き (半径 ≥ 4x ロープ直径)
15,800サイクル
耐久性の高いステンレスシンブル（最適化された溝）付き
18,200サイクル

図 1 – 疲労寿命の比較: 指ぬきを使用すると目の持久力が最大で増加します 487% 、致命的な障害を防ぎます。

指ぬきは疲労を超えて、 ねじれ、歪み、潰れ スリングに大きな荷重がかかっているとき。たとえば、天井クレーンの用途では、シンブルによりロープの交換頻度が減少します。 62% 2023 年の昇降装置の信頼性調査によると、毎年。

3. ワイヤロープシンブルの種類と材質の選定ガイド

シンブルは材質と溝のデザインによって分類されます。一般的なタイプ: 溶融亜鉛めっき炭素鋼 (一般的な持ち上げ)、 ステンレス鋼316 (海洋/化学)、および 頑丈な鍛造品 (鉱山/研磨環境)。

表 1 – 作業環境とロープの直径に基づいた推奨シンブルのタイプ。
環境 推奨シンブル 耐用年数の延長 一般的なロープの直径
一般産業用・ドライ 溶融亜鉛メッキ鋼板 280% サイクル 6～32mm
海洋/海洋/化学 ステンレス鋼316/304 340% (腐食しない) 8～28mm
採掘/重摩耗 鍛造合金鋼（焼入れ） 420% 耐摩耗性 12～40mm

4. 正しいシンブルのサイズと負荷効率 (半径比の影響)

シンブルの内部溝の半径はロープの直径と一致する必要があります。経験則: 曲げ半径は少なくとも次のとおりである必要があります。 ロープ径の4倍（D/d比≧4） 。比率が 2 を下回ると、ロープの効率が大幅に低下します。下のグラフは、D/d 比の関数として破断強度保持率を示しています。

破断強度保持率 対 シンブル曲げ比 (D/d)

強度保持率(%) 曲げ比 D/d (シンブル半径 / ロープ径) 40 50 60 70 80 90 100 1 2 3 4 5 6 7 8 D/d <4 の危険ゾーン

図 3 – 最小推奨シンブル曲げ比 D/d = 4 は次のようになります。 80%の破断強度保持率 ;比率が 6 を超えると、ロープの容量が 92% を超えて維持されます。

シンブルの溝の直径は常にロープの呼びサイズと一致させてください。小さめのシンブル (< D/d 比 2) を使用すると、次のような安全作業負荷が軽減されます。 45%以上 そして violates OSHA sling regulations.

5. ワイヤーロープシンブルを正しく取り付ける方法 (ステップバイステップ)

適切に設置すると、最大限の保護が保証されます。次の手順に従います。

  • ステップ1 – ロープの直径を測定し、ロープ直径の 4 倍以上の溝半径を持つシンブルを選択します。
  • ステップ2 – アイループを形成し、内側の湾曲に対して指ぬきをしっかりと固定します。
  • ステップ3 – ワイヤーロープクリップまたはスエージスリーブを適用します。クリップのトルクはメーカーの仕様に従ってください (例: 12 mm ロープの場合は 55 N·m)。
  • ステップ4 – 耐荷重試験を次の場所で実行します。 定格容量の125% 試運転の前に。

不適切な取り付け（シンブルが完全に取り付けられていないなど）は点荷重を引き起こし、次のような理由により耐用年数が短くなります。 最大55% 。重いものを持ち上げた後は、シンブルに亀裂や変形がないか必ず検査してください。

6. ワイヤーロープシンブルに関するよくある質問(FAQ)

Q1：ワイヤロープシンブルは安全規格で必ず必要ですか？
A1: はい、OSHA 1910.184 および ASME B30.9 に基づくオーバーヘッド リフティング スリングの場合、フックまたはシャックルに取り付けるすべてのアイ ターミナルにシンブルが必須です。使用しない場合は、引用され、直ちにロープが交換される可能性があります。

Q2: 損傷したロープアイを切断した後、シンブルを再利用できますか?
A2: シンブルに一定以上の変形、亀裂、または溝の摩耗の兆候がない場合に限ります。 0.5mm 。高負荷の場合は金属疲労が発生する場合がありますので交換をお勧めします。

Q3: 海洋環境におけるステンレス鋼のシンブルの一般的な寿命はどれくらいですか?
A3: 適切な不動態化処理を行えば、316 ステンレス製シンブルは長持ちします。 8～12歳 塩水にさらされると、亜鉛メッキのシンブルは 18 か月後に腐食が始まる可能性があります。常に素材を環境に合わせてください。

Q4: シンブルはロープの定格破断荷重を軽減しますか?
A4: いいえ、正しいサイズのシンブルは、 カタログ破断強度の95%以上 。サイズの小さいシンブル (D/d <3) のみが大幅なディレーティング (最大 45% の損失) を引き起こします。
