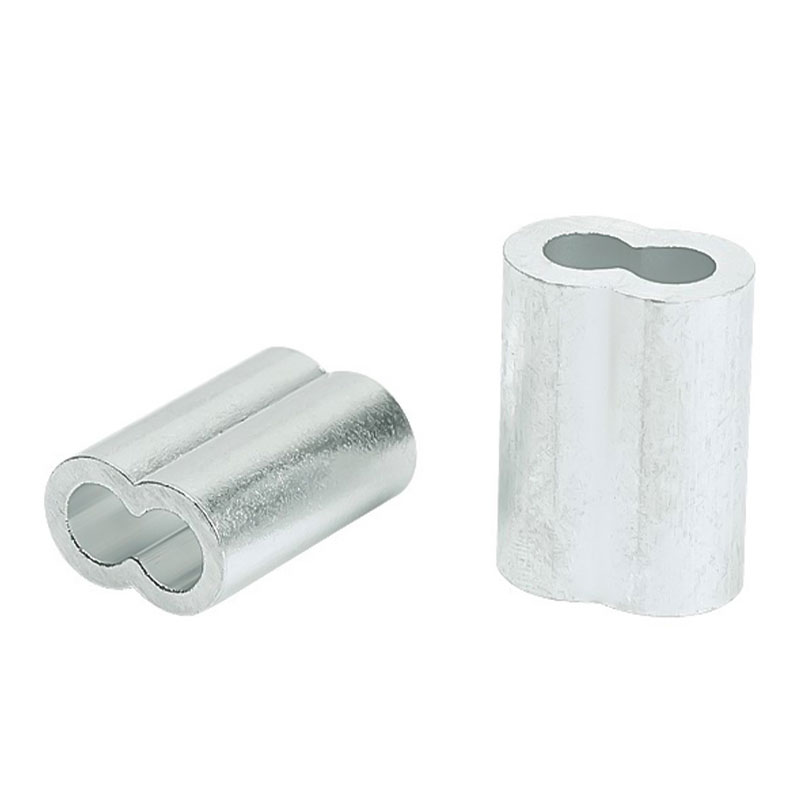

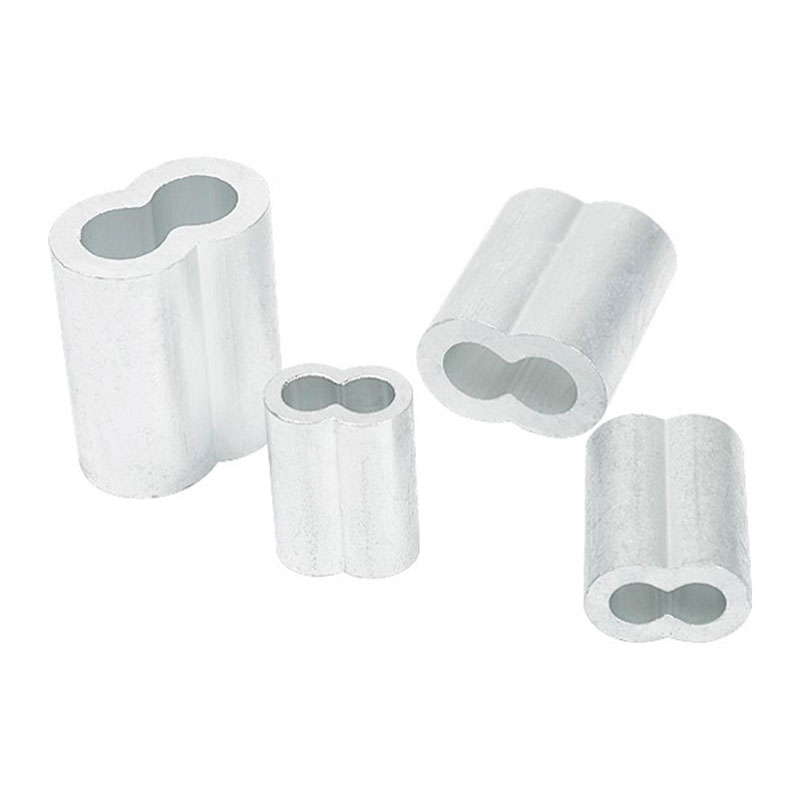

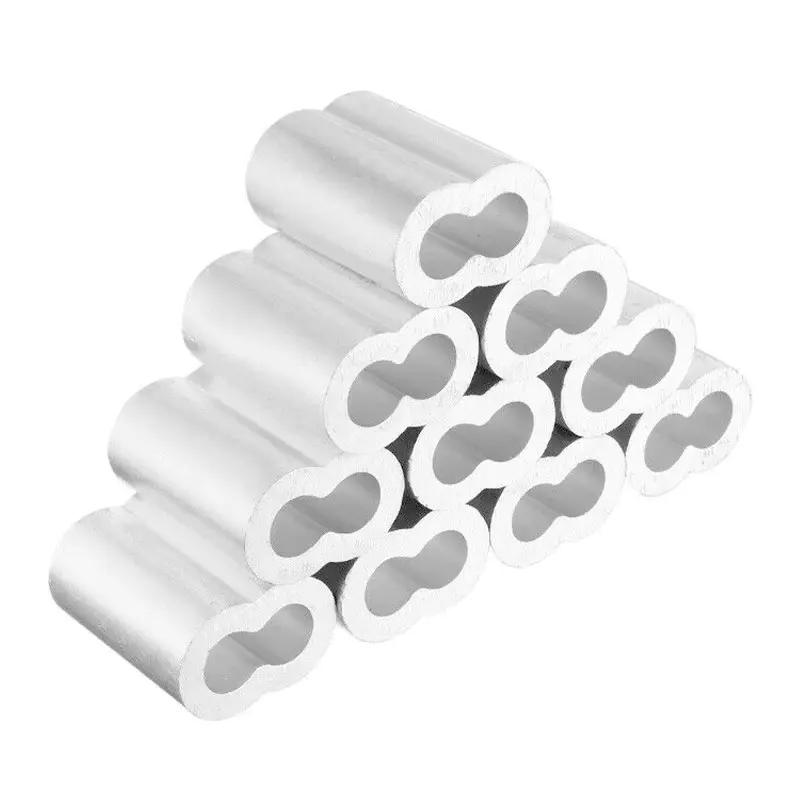

アルミニウム砂時計スリーブ

1. いつ使用するべきか アルミスリーブ ワイヤーロープ用? – コアアプリケーション

アルミニウムスリーブ（とも呼ばれます） スエージスリーブ または クリンプスリーブ ) は、スリーブをロープに冷間スウェージング (圧縮) することにより、永久的なワイヤ ロープの終端、スプライス、またはエンド ストップを作成するために使用されます。これらは、必要な場合に推奨される選択肢です。 高強度、コンパクト、耐腐食性の終端処理 大量のケーブルクランプを使用したり、手作業で接続したりする必要はありません。

典型的なアプリケーションには次のようなものがあります。 建築用ケーブル手すり、航空機用ケーブル アセンブリ、船舶用索具、ウインチ ライン、および一般的な吊り上げスリング 。適切にかしめられると、アルミニウムスリーブは次のような効果をもたらします。 ロープの破断強度の 90% ～ 100% 、ほとんどの機械式クランプを上回る性能を発揮します。

2. 利点 #1: 高い結線効率と安定した強度

7x19 亜鉛メッキ航空機ケーブル (直径 6 mm、1,770 MPa) の実験室での引張り試験では、適切にスエジされたアルミニウム スリーブが保持力を維持することが示されています。 ロープ破断強度の 96 ～ 98% 、U ボルト ケーブル クランプ (80%) やウェッジ ソケット (85%) よりも大幅に優れています。

これは、50 kN MBL 定格の 10mm ロープのスウェージドアイ強度が次のことを意味します。 48.5kN 3 つのケーブル クランプを使用するとわずか 40 kN になるのに対し、 安全作業負荷が 21% 向上 同じロープに対して。

3. 利点 #2: 耐食性と材料の適合性

アルミニウム スリーブは、ほとんどの環境 (強アルカリを除く) で自然に耐食性があります。互換性があります 亜鉛メッキ鋼、ステンレス鋼、およびビニール被覆ワイヤロープ 。以下のレーダー チャートは、5 つの主要な基準にわたってアルミニウム スリーブと銅および鋼製スリーブを比較しています。

海洋環境に関しては、 6061-T6 アルミニウムスリーブ 陽極酸化仕上げにより、銅スリーブよりも優れた性能を発揮します。塩水噴霧試験 (ASTM B117) は、アルミニウムスリーブが長持ちすることを示しています 1,200時間 孔食なし、対銅の場合は 400 時間。

4. 利点 #3: 動的荷重下での優れた疲労寿命

かしめられたアルミニウム スリーブは周期的な応力を均等に分散し、ケーブル クランプの応力集中点を回避します。 8mm 7x19 ステンレス ロープの疲労テスト (MBL の 20%、10 Hz) では、寿命が劇的に長いことが示されています。

5. 選択ガイド: アルミニウム スリーブと代替品をいつ使用するか

以下の表は、環境、負荷の種類、検査要件に基づいた最適な使用例をまとめたものです。

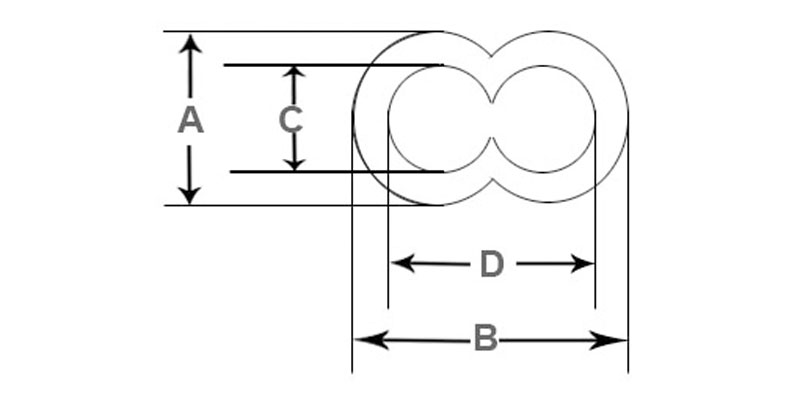

スリーブの内径とロープの直径を常に一致させてください。 クリアランスは 0.1 ～ 0.2 mm である必要があります スエージング前。袖のサイズが小さすぎるとストランドの損傷が発生します。特大のスリーブは保持力を最大で軽減します 30% .

6. 品質と安全性：かしめ力と耐荷重の規格

適切なスエージ加工には、調整されたプレスまたはハンドスエージが必要です。下の表は、さまざまなロープ直径に対する最小引き抜き力を示しています (ASTM F2140 規格)。

スエージング後、スリーブに亀裂や適切なダイマークがないか検査する必要があります。現場での引張試験 MBLの10% 重要なオーバーヘッドリフティングには推奨されます。

7. ワイヤーロープ用アルミスリーブに関するよくあるご質問

Q1: ロープを切断した後、アルミスリーブを再利用できますか?
A1: いいえ。かしめられたアルミニウム スリーブは使い捨てです。アルミニウムは一度圧縮されると加工硬化し、必要な保持力を得るために再度かしめることはできません。終端ごとに常に新しいスリーブを使用してください。

Q2: アルミニウムスリーブは合成繊維ロープに適していますか?
A2: いいえ。アルミニウムスリーブは以下のために設計されています。 スチールワイヤーロープのみ 。合成ロープ (ダイニーマ、ナイロン) の場合は、専用のスプライスまたはヒートシール終端を使用します。

Q3：「ストップスリーブ」と「ループスリーブ」の違いは何ですか？
A3: ストップ スリーブは、ほつれを防止したり、機械的なストップとして機能するために、単一のワイヤ ロープの端に圧着されています。ループ スリーブ (「アイ スリーブ」とも呼ばれます) は、ロープを後ろにループさせ、両脚を一緒にかしめることによって永久的なアイ ターミネーションを形成するために使用されます。

Q4: アルミニウムスリーブにはどのようなかしめ工具が必要ですか?
A4: を使用してください。 手動かしめ工具（クリンパ） 直径 6 mm まで、または 油圧スウェージングプレス 8 ～ 16 mm のロープ用。ダイセットがスリーブのサイズと正確に一致していることを確認してください。カシメが不完全な場合、保持力は最大 50% 低下します。
