として アルミスリーブメーカー および アルミスリーブ会社、Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.は1992年に設立され、中国江蘇省泰州市に位置しています。同社は油圧ワイヤーローププレス機、ワイヤーロープ焼鈍・先細り機、アルミスリーブ、および吊りクランプの製造を専門としています。Xingtai Hydraulicは、先進的な生産設備、強力な技術力、権威ある試験設備、および包括的な品質管理システムを備えています。
Xingtai Hydraulic機械の圧着部品は、高強度合金鋼で鍛造されています。機械本体は単一の材料ブロックから製造されており、構造的完全性と長い耐用年数を保証します。当社の油圧システムは二重圧力ポンプ給油システムを採用しており、上下の動きを高速化し、同時にスムーズな圧着プロセスを保証します。この設計により、圧着品質と生産効率が大幅に向上します。
Xingtai Hydraulic機械は、英国、オーストラリア、オランダ、ラトビア、マレーシア、タイ、インド、ロシア、ボツワナ、ポーランドなど、多くの国に輸出されています。
「高品質、競争力のある価格、永続的なコミットメント」という理念に導かれ、当社はお客様のニーズを満たし、最高のサービスを提供するよう努めています。当社は、既存のお客様と新規のお客様の両方に同じレベルの卓越性をもってサービスを提供し、共に成功する未来を築くことに専念しています。
技術データ
| モード | ワイヤーロープ径(mm) | アルミスリーブ寸法(mm) | 長さ(mm) | 重量（g） | |||
| A | B | C | D | ||||
| XTO-1 | 1 | 3 | 4.3 | 1.3 | 2.6 | 5 | 0.11 |
| XTO-1.5 | 1.5 | 3.5 | 5.3 | 1.8 | 3.6 | 6 | 0.21 |
| XTO-2 | 2 | 4.5 | 6.9 | 2.4 | 4.8 | 7 | 0.24 |
| XTO-2.5 | 2.5 | 5.1 | 8.1 | 3 | 6 | 9 | 0.5 |
| XTO-3 | 3 | 6.1 | 9.6 | 3.5 | 7 | 11 | 0.84 |
| XTO-3.5 | 3.5 | 7 | 11 | 4 | 8 | 13 | 1.32 |
| XTO-4 | 4 | 7.9 | 12.4 | 4.5 | 9 | 14 | 1.81 |
| XTO-4.5 | 4.5 | 8.9 | 14 | 5.1 | 10.2 | 16 | 2.61 |
| XTO-5 | 5 | 9.8 | 15.4 | 5.6 | 11.2 | 18 | 3.57 |
| XTO-6 | 6 | 11.6 | 18.2 | 6.6 | 13.2 | 21 | 5.86 |
| XTO-6.5 | 6.5 | 12.6 | 19.8 | 7.2 | 14.4 | 23 | 7.85 |
| XTO-7 | 7 | 13.6 | 21.4 | 7.8 | 15.6 | 25 | 9.53 |
| XTO-8 | 8 | 15.4 | 24.2 | 8.8 | 17.6 | 28 | 13.7 |
| XTO-9 | 9 | 17.3 | 27.2 | 9.9 | 19.8 | 32 | 19.8 |
| XTO-10 | 10 | 19.1 | 30 | 10.9 | 21.8 | 35 | 26.4 |
| XTO-11 | 11 | 21.1 | 33.2 | 12.1 | 24.2 | 39 | 35.8 |
| XTO-12 | 12 | 23 | 36.2 | 13.2 | 26.4 | 42 | 45.8 |
| XTO-13 | 13 | 25 | 39.2 | 14.2 | 28.4 | 46 | 59.7 |
| XTO-14 | 14 | 26.9 | 42.2 | 15.3 | 30.6 | 49 | 73.5 |
| XTO-16 | 16 | 30.9 | 48.4 | 17.5 | 35 | 56 | 111 |
| XTO-18 | 18 | 34.8 | 54.4 | 19.6 | 39.2 | 63 | 159 |
| XTO-20 | 20 | 38.5 | 60.2 | 21.7 | 43.4 | 70 | 217 |
| XTO-22 | 22 | 42.7 | 67 | 24.3 | 48.6 | 77 | 292 |
| XTO-24 | 24 | 46.4 | 72.8 | 26.4 | 52.8 | 84 | 376 |
| XTO-26 | 26 | 50.3 | 78.8 | 28.5 | 57 | 91 | 481 |
| XTO-28 | 28 | 54.5 | 85.4 | 31 | 62 | 98 | 603 |
| XTO-30 | 30 | 58.1 | 91.2 | 33 | 66.2 | 105 | 735 |
| XTO-32 | 32 | 62 | 97.2 | 35.2 | 70.4 | 112 | 897 |
| XTO-34 | 34 | 66.2 | 104 | 37.8 | 75.6 | 119 | 1082 |
| XTO-36 | 36 | 69.8 | 109.6 | 39.8 | 79.6 | 126 | 1275 |
| XTO-38 | 38 | 73.5 | 115.4 | 41.9 | 83.8 | 133 | 1503 |
| XTO-40 | 40 | 77.2 | 121.2 | 44 | 88 | 140 | 1734 |
| XTO-42 | 42 | 81.2 | 127.4 | 46.2 | 92.4 | 147 | 2024 |
| XTO-44 | 44 | 85 | 133.4 | 48.4 | 96.8 | 154 | 2314 |
| XTO-46 | 46 | 89 | 139.6 | 50.6 | 101.2 | 161 | 2662 |
| XTO-48 | 48 | 92.8 | 145.6 | 52.8 | 105.6 | 168 | 3010 |
| XTO-50 | 50 | 96.6 | 151.6 | 55 | 110 | 175 | 3412 |
| XTO-52 | 52 | 100.4 | 157.6 | 57.2 | 114.4 | 182 | 3813 |
| XTO-54 | 54 | 104.4 | 163.8 | 59.4 | 118.8 | 189 | 4293 |
| XTO-56 | 56 | 108.2 | 169.8 | 61.6 | 123.2 | 196 | 4772 |
| XTO-58 | 114.4 | 179.6 | 65.2 | 130.4 | 203 | 5430 | |
| XTO-60 | 210 | 5617 | |||||
製品の特徴

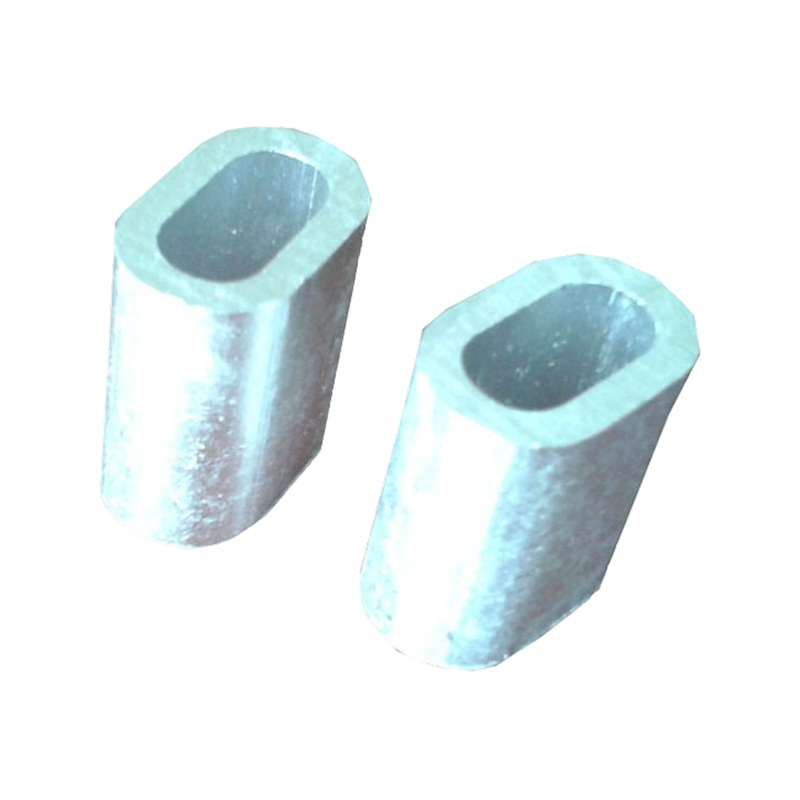

アルミニウム フェルール/アルミニウム スリーブ DIN3093 は、精密に設計されたケーブル終端コンポーネントであり、非絶縁アルミニウム スリーブのヨーロッパの技術基準である DIN3093 規格に準拠するように厳密に製造されています。これは主に、電気、建設、通信用途でアルミニウムより線ケーブル (架空送電線、支線、接地ケーブルなど) を固定し張力を加えるために設計されています。
高純度アルミニウム合金 (通常 1050A または 6061) で作られたフェルールは、優れた導電性と耐食性を備え、屋外や湿気の多い環境でも長期的な性能を保証します。その円筒構造は、標準ケーブル直径 (DIN3093 仕様に従って 4mm ～ 20mm の範囲) に適合する滑らかな内腔を備えており、取り付け時のケーブルの損傷を防ぎます。
取り付けには、DIN3093 準拠のツールを使用して圧着する必要があります。フェルールを剥がしたケーブル端の上にスライドさせ、圧着して永続的な低抵抗接続を作成します。これにより、ケーブルの擦り切れが防止され、電流損失が低減され、ケーブルの破断強度の最大 80% までの機械的張力に耐えることができます。これは、電力伝送システムの安全性にとって重要です。
一般的なスリーブとは異なり、DIN3093 に準拠しているため、寸法の一貫性と互換性が保証され、世界中のケーブル システムと互換性があり、メンテナンスが簡素化されます。これは、信頼性の高い標準化された終端が必須である架空送電網、電柱の支線、産業用ケーブル ハーネスで広く使用されています。
