フレミッシュアイ鋼フェルール 卸売
ホーム / 製品 / 付属品 / フレミッシュアイ鋼フェルール

フレミッシュアイ鋼フェルール

+ お問い合わせ
前へ：スチールワイヤーロープかしめ端子次へ：アルミフェルール/アルミスリーブ DIN3093
  • パラメータ
  • その他の説明
  • お問い合わせ

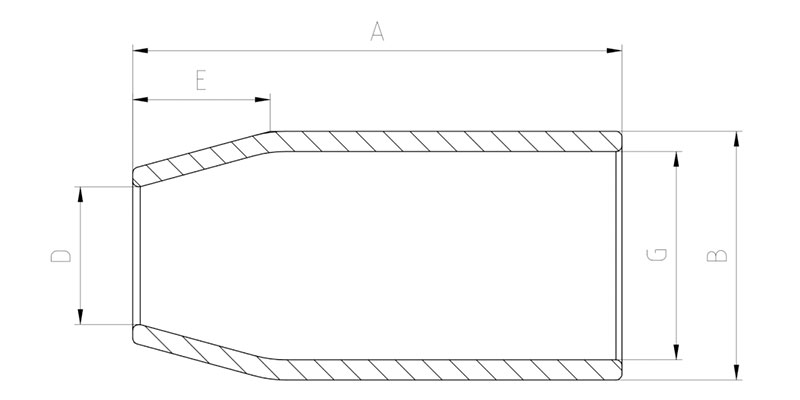

技術データ
いいえ。 サイズ 重量 次元
インチ mm A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 5/16 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 7/16 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 9/16 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

当社の製品
関連製品
会社名
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
として フレミッシュアイスチールフェラルメーカー および フレミッシュアイスチールフェラル会社、Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.は1992年に設立され、中国江蘇省泰州市に位置しています。同社は油圧ワイヤーローププレス機、ワイヤーロープ焼鈍・先細り機、アルミスリーブ、および吊りクランプの製造を専門としています。Xingtai Hydraulicは、先進的な生産設備、強力な技術力、権威ある試験設備、および包括的な品質管理システムを備えています。

Xingtai Hydraulic機械の圧着部品は、高強度合金鋼で鍛造されています。機械本体は単一の材料ブロックから製造されており、構造的完全性と長い耐用年数を保証します。当社の油圧システムは二重圧力ポンプ給油システムを採用しており、上下の動きを高速化し、同時にスムーズな圧着プロセスを保証します。この設計により、圧着品質と生産効率が大幅に向上します。

Xingtai Hydraulic機械は、英国、オーストラリア、オランダ、ラトビア、マレーシア、タイ、インド、ロシア、ボツワナ、ポーランドなど、多くの国に輸出されています。

「高品質、競争力のある価格、永続的なコミットメント」という理念に導かれ、当社はお客様のニーズを満たし、最高のサービスを提供するよう努めています。当社は、既存のお客様と新規のお客様の両方に同じレベルの卓越性をもってサービスを提供し、共に成功する未来を築くことに専念しています。
栄誉の証明書
  • 認証
  • 認証
  • 認証
ニュース
  • スチールワイヤーローププレス機 |中国の油圧メーカー

    なんてことだ スチールワイヤーローププレス機 概要と仕組み スチール ワイヤ ロープ プレス機は、アルミニウムまたはスチールのスリーブをワイヤ ロープに圧縮して、吊り上げ、索具、および構造用ロープ アセンブリに使用される永久的なスエージ加工終端を形成する油圧機械です。 このタイプのワイヤ ロープ プレス機は、手動のスエージング方法を制御された油圧プレス サイクルに置き換え、スリーブに沿ってより一貫した圧縮プロファイルを生成します。 ワイヤ ロープ プレス機は通常、油圧パワー ユニット、スリーブの直径に適合したプレス ダ...

    続きを読む
  • 油圧式ワイヤーローププレス機とは何ですか？

    GT-100 油圧式ワイヤーローププレス機（Cフレーム）とは？ の GT-100 油圧式ワイヤーローププレス機（Cフレーム） 直径範囲のスチール ワイヤ ロープをスエージするために構築されたコンパクトな油圧式ワイヤ ロープ プレス機です。 1mm～10mm 。これは、小径のワイヤ ロープ エンド フィッティングを高速かつ正確にプレスすることを目的とした、設置面積の小さいフレーム スタイルであるプレス機の C フレーム ファミリに属しており、C クリップ ハンガーやショット ファイア ソリューションなどの軽量製...

    続きを読む
  • GT-60 油圧式ワイヤーロープスウェージプレス機とは？

    GT-60 油圧式ワイヤーロープスウェージプレス機（Cフレーム）とは？ の GT-60 油圧式ワイヤーロープスウェージプレス機（Cフレーム） 直径範囲のスチール ワイヤ ロープをスエージ加工するために構築されたコンパクトな油圧プレスです。 1mm～10mm 。 C フレーム シリーズの最小モデルで、小径のワイヤ ロープの端金具を高速かつ正確にプレスできるように設計されており、C クリップ ハンガーやショット ファイア ソリューションなどの軽量製品を吊り上げるためのスリングを製造する工場でよく使用されています。...

    続きを読む
業界知識

1. フレミッシュアイワイヤーロープスリングとは何ですか? – 定義とコア設計

A フレミッシュアイワイヤーロープスリング (としても知られています) フランダース・スプライス または メカニカルスプライス ）は、ワイヤロープの素線を分離し、編み込みパターンでロープ本体に押し込み、プレス金属スリーブ（フェルール）で固定する終端方法です。伝統的な手作業で接合された目とは異なり、フランダース目はほぼ ロープの破断強度100% すっきりとしたコンパクトなプロファイルを提供します。

このデザインは広く使用されています 天井クレーンのスリング、牽引アセンブリ、および重装備 その優れた疲労寿命と安定した品質によるものです。 ASME B30.9 および EN 13414-1 によれば、高サイクルの吊り上げ作業にはフレミッシュ アイ スリングが推奨されます。

2. メリット1：優れた破断強度と効率

フランダースの目は達成します ロープのカタログ破断強度の 95 ～ 100% 、従来のウェッジソケット (80 ～ 85%) や注ぎ込みソケット (90 ～ 92%) を大幅に上回ります。直径 16 mm の 1960 MPa ワイヤ ロープに関する独立したテストでは、次の平均保持値が示されています。

結線方法別の破断強度保持率(%)

フランダース・アイ (メカニカル・スプライス)
98% の保持率
流し込みソケット（亜鉛・樹脂）
91% の保持率
ウェッジソケット（標準）
83% の保持率
手押しスプライス（8本撚り）
76% の保持率

図 1 – フランダースアイスリングの保持 ロープ破断強度98% 、ウェッジソケットよりも 15%、ハンドスプライスよりも 22% 優れています。

この効率の高さは、フレミッシュ アイ スリングが同じ直径のロープを使用してより重い荷物を安全に持ち上げることができることを意味します。 250 kN MBL 定格の 20 mm ロープの場合、フレミッシュ アイは次の性能を発揮します。 245kN 対して、ウェッジソケットではわずか 207 kN – 使用可能な容量が 18% 増加 .

3. 利点 #2: 周期的荷重下での疲労寿命の延長

フレミッシュ アイ スプライスは、周期的な応力をロープのストランド全体に均等に分散させ、ウェッジやクランプの終端に見られる応力集中点を回避します。加速疲労試験(破断荷重25%、0.5Hz)で優れた耐久性を実証。

故障までのサイクル - アイ終端の比較 (18 mm ロープ、30% MBL 周期荷重)

故障までのサイクル (数千) 終了方法 0 50 100 150 200 250 300 275k 98k 62k フランドルの目 ウェッジソケット ハンドスプライス

図 2 – フランダースアイスリングの耐久性 2.8 倍のサイクル ウェッジソケットよりも、 4.4倍以上 動的荷重下では従来のハンドスプライスよりも優れた効果を発揮します。

などのアプリケーション向け 天井橋クレーン または コンテナスプレッダー (最大 200,000 リフト サイクル/年)、これにより交換が減り、ダウンタイムが推定で削減されます。 クレーン 1 台あたり年間 4,200 ドル .

4. 利点 #3: 総所有コストの削減と製造の迅速化

フランダースアイスリングは、 60% 早く製造されました 手で押し込むスプライスよりも必要な 硬化時間なし (注がれたソケットとは異なります)。以下の表は、メンテナンスと交換を含む 3 年間のスリングあたりの平均コストを示しています。

スリングあたりの 3 年間の総コスト (USD) – 直径 12 mm、長さ 6 m

総費用 (米ドル) 0 50 100 150 200 250 $118 $196 $224 フランドルの目 ウェッジソケット ハンドスプライス

図 3 – フランドル アイ スリングの提供 総コストが 40% 削減 ウェッジソケットよりも、 47% 低い 耐用年数が長く、ダウンタイムが少ないため、手作業でのスプライスよりも 3 年間使用できます。

5. メリット #4: 安全性、検査性、一貫性の向上

フランダースアイスリングは、 一貫性のある反復可能な終了 オペレータのスキルによるばらつきがありません。押し付けられたフェルールは視覚的なインジケーターを作成します。 フェルールの動きや亀裂 直ちに削除することを知らせます。対照的に、ウェッジソケットは内部ストランドの損傷を隠す可能性があります。

主要な安全性指標の比較:

表 1 – フレミッシュアイ結線と他の結線の安全性および検査特性。
特徴 フランドルの目 ウェッジソケット ハンドスプライス
目視検査の容易さ 素晴らしい (フェルールとストランドが見える) 不良 (内部ウェッジの摩耗) 普通 (ストランドタックが見える)
不適切な組み立ての危険性 低 (プレスツール制御) 高 (ウェッジの取り付けが重要) 中 (スキルに応じて)
耐食性（フェルール） 亜鉛メッキ/SSあり 鋳鋼、保護力が低い フェルールなし、ストランドが露出
一貫性（変動係数） ±2% (非常に再現性が高い) ±8% ±12%

フェルールは調整されたプレスでかしめられるため、各フランダース アイ スリングはかみ合います。 ISO 7531 そして ASME B30.9 トレーサビリティ要件 – 航空宇宙や原子力装備品などの規制産業にとって重要です。

6. フランダース アイ スリングを選択する場合 – 用途に関する推奨事項

200 を超えるリギング作業から得た現場データに基づいて、フレミッシュ アイ スリングは次の用途に最適です。

  • 天井クレーン 1 日あたり 50 回を超えるリフトサイクル – 疲労寿命の利点により、年間交換を 62% .
  • 牽引・回収ライン – 衝撃荷重に対して 100% の強度保持が必須の場合。
  • 船舶用およびオフショア用スリング – ステンレスフェラルオプションは隙間腐食を防ぎます。
  • マルチレッグスリングアセンブリ – 同一のアイ形状により、脚への荷重が均等になります。

フランダースアイスリングは以下の場合にのみ避けてください。 非常に摩耗性の高い環境 フェルールの摩耗が発生する可能性がある場所。このような場合には、保護用シンブルアイまたは柔らかいアイカバーを使用することをお勧めします。

7. フランダース・アイ・スリングに関するよくある質問

Q1: フランダースアイスリングのフェルールが破損した場合、修理できますか?
A1: いいえ。ASME B30.9 では、プレスされたフェルールの修理を禁止しています。終端全体を切断し、新しいフランダーアイを作製する必要があります。使用済みフェルールを再度かしめようとしないでください。

Q2: フランダース アイはグロメットやエンドレス スリングとどのように比較されますか?
A2: フランダースアイスリングは 終了した端 （無限ではありません）。両端に固定アイを必要とする吊り上げ用途の場合、フレミッシュアイはグロメットよりも強度が高く、検査が容易です。

Q3: フランダースアイスリングの最小ロープ直径はどれくらいですか?
A3: 通常は 6mm～38mm 。 6 mm 未満では、機械式フェルールの効果が低くなります。 38 mm を超える場合は、超重量物のリフトには注出ソケットが推奨される場合があります。

Q4: フランダースアイスリングは工具なしで現場検査可能ですか?
A4: はい。毎日の目視検査で、フェルールの亀裂、ストランドの滑り、フェルール付近のロープの摩耗を確認してください。年次耐荷重試験 WLLの125% OSHA に従って推奨されます。
