GT-100 油圧式ワイヤーローププレス機（Cフレーム）とは？

の GT-100 油圧式ワイヤーローププレス機（Cフレーム） 直径範囲のスチール ワイヤ ロープをスエージするために構築されたコンパクトな油圧式ワイヤ ロープ プレス機です。 1mm～10mm 。これは、小径のワイヤ ロープ エンド フィッティングを高速かつ正確にプレスすることを目的とした、設置面積の小さいフレーム スタイルであるプレス機の C フレーム ファミリに属しており、C クリップ ハンガーやショット ファイア ソリューションなどの軽量製品を吊り上げるためのスリングを製造する工場で一般的に使用されています。この機械は、全体的にバスケットスタイルのフレーム設計を採用しており、ユニットをコンパクトに保ちながら、強力な押圧力と良好な同心性を維持し、完成したスリングの滑らかで均一な表面をサポートします。 GT-100 は デュアルプレッシャーポンプ作動油供給システム 、ピストンはサイクル間で素早く上下に移動しながら、スムーズで制御されたプレスストロークを実現し、効率的なサイクルタイムと一貫したプレス品質の両方をサポートします。

製品カテゴリーとしては、 油圧ワイヤーローププレス機 — とも説明されます ワイヤーロープ油圧プレス機 、スチール ワイヤ ロープ プレス機、またはワイヤ プレス機 - ワイヤ ロープの 1 つ以上のストランドの周囲に金属スリーブまたはフェルールを永久的に結合し、耐荷重性の固定端終端を作成するために使用されます。このカテゴリ内では、GT-100 モデルは小径の C フレーム セグメントを占めており、一般に重い構造装備ではなく、軽量の生産ラインや専用のスリング アセンブリ ワークステーションに適しています。このガイドでは、油圧式ワイヤー ロープ プレス機を研究しているメーカー、卸売業者、またはワークショップの所有者が、油圧式ワイヤー ロープ プレス機を状況に応じて評価できるように、機械の設計、物理的なレイアウト、一般的なワイヤー径の適用範囲、適用範囲、油圧アーキテクチャ、性能特性、完全な技術仕様、および納品プロセスについて説明します。

製品概要と機械写真

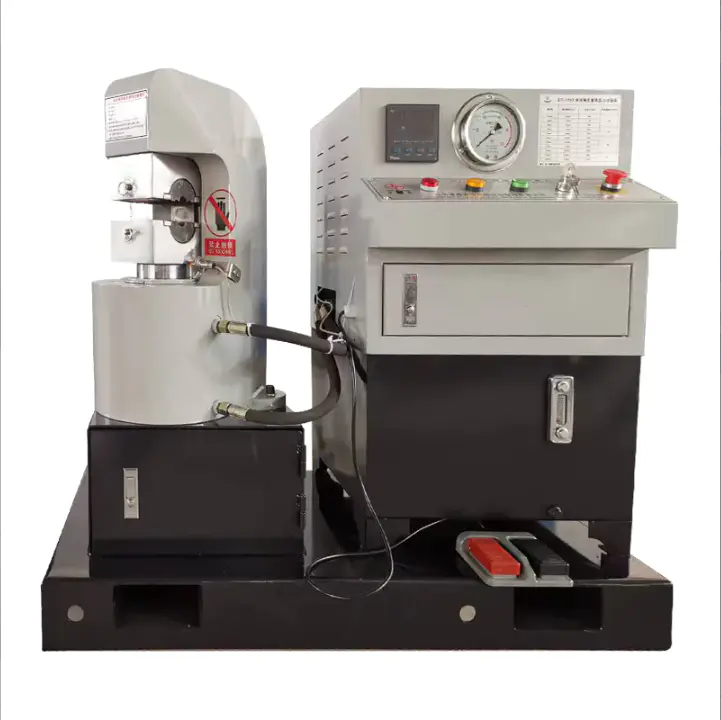

の photo below shows an actual GT-100 hydraulic wire rope press machine (C frame) unit as manufactured. On the left side of the unit is the pressing head and mold clamp assembly, mounted above a cylindrical hydraulic oil tank and pump housing. On the right side is the taller control cabinet, which houses the digital cycle timer, the hydraulic pressure gauge, the control button panel, and an internal storage drawer. A red foot pedal sits at the front of the machine for hands-free cycle activation, and the entire unit rests on a reinforced base skid with built-in channels for forklift handling during installation or relocation.

この物理的なレイアウトは、機械の核となる動作原理を反映しています。作動油はタンクから二重圧力ポンプ システムを介してピストンとシリンダーに供給され、これによりプレス ヘッドがワイヤー ロープ スリーブを保持する金型上に押し下げられます。一方、制御キャビネットは各サイクルを通じてタイミング、圧力監視、およびオペレーターの安全性を管理します。

C フレーム設計とその利点を理解する

C フレーム プレス機の名前は、フレーム本体の開いた C 字型の喉部に由来しており、ワイヤ ロープの積み降ろしのために作業エリアの片側が開いています。これは、作業領域を四方から囲む完全密閉型の 4 コラム プレス設計とは異なります。 の C-frame wire rope press machine is the smallest style in the broader family of press frame designs GT-100 は、ワイヤー ロープのスウェージングに使用され、GT-100 は、C フレーム ファミリ内の 1 mm ～ 10 mm の小型ワイヤー ロープをプレスするために特別に構築されています。

GT-100 のフレーム本体は、別々の溶接部分から組み立てられるのではなく、単一の材料ブロックから製造されるため、構造の完全性と長寿命をサポートする設計になっています。シングルブロックのフレーム本体は、一部の組み立てフレーム設計でストレスポイントとして機能する可能性のある溶接継ぎ目を回避します。これは、工場で長年使用され、繰り返しプレスサイクルを実行することが予想される機械にとって、有意義な考慮事項です。また、開いた C 字型スロートにより、オペレータはワイヤ ロープとスリーブを素早く位置決めすることが容易になり、小規模な生産ラインでの安定したスループットをサポートします。

• コンパクトな設置面積で、小規模な作業場や専用のスリング組立ステーションに適しています
• オープンC型スロートにより、ワイヤロープとスリーブの横からの素早い積み降ろしが可能
• 構造的完全性と長寿命を実現するために構築された単一ブロックのフレームボディ
• 同心度が良く、滑らかで均一なプレス面をサポートします。
• 簡単な設置と移設を可能にするフォークリフトチャンネル付きの強化ベーススキッド

初めてワイヤー ロープ油圧プレス機を比較する購入者にとって、フレーム スタイルは、設置面積、積載速度、および機械が使用できる実際の直径範囲に影響を与えるため、多くの場合、最初に構造上の決定を下すことになります。 C フレーム カテゴリとその中の GT-100 は、一般的に、大径の構造ケーブル作業よりも小径の高繰り返し生産に向けて位置付けられています。

油圧式ワイヤーローププレス機 GT-100の主な特徴

の GT-100 hydraulic wire rope press machine (C frame) is defined by four core design characteristics that shape how it performs on a production floor. Together, these characteristics explain why the machine is positioned as a compact, precision-oriented wire rope hydraulic press machine rather than a heavy-tonnage rigging press.

1. 全体的なバスケットのデザイン: 高強度と良好な同心性を備えたコンパクトな構造で、滑らかな表面を備えたプレススリングを製造します。
2. 自動位置決め機能を備えた円形モールド設計により、異なるワイヤ径に合わせて異なるモールド間で簡単に交換できます。
3. プレスサイクルが終了するとピストンが自動的に下降するため、サイクル間の手動リセット手順が軽減されます。
4. 時間制御されたピストン動作により、プレスサイクルのタイミングを設定し、一貫して繰り返すことができます。

チャート: ワイヤ ロープの直径範囲セグメント

機械のワイヤ径の能力が、より広いワイヤ ロープ サイズ範囲内でどの位置に位置するかを理解することは、購入者が機器を生産ニーズに適合させるのに役立ちます。一般産業で使用されるワイヤ ロープは、一般に、軽船舶や標識作業に使用される非常に細い直径から、重量物の持ち上げや海洋用途に使用される太い直径まで多岐にわたります。下の表は、GT-100 油圧ワイヤ ロープ プレス機の動作範囲を 3 つのより広い基準バンドに対して配置したもので、対応する小径セグメントが一目で分かりやすくなっています。正確なカットオフ直径は地域や用途によって異なる可能性があるため、これらのバンドは、固定された業界標準ではなく、一般的な参照カテゴリとして示されています。この範囲を視覚的に確認することで、購入者は C フレーム油圧式ワイヤー ロープ プレス機としての GT-100 が自社のスリングまたは継手の生産ラインの直径要件内に適合するかどうかを迅速に確認することができます。

GT-100 油圧式ワイヤローププレス機（Cフレーム）は、図に示すように、直径1mmから最大10mmまでのワイヤロープを、図示の広い範囲の小径部分にしっかりと配置してプレスするように構築されています。この 1mm ～ 10mm のスパンは、軽量スリング、C クリップ ハンガー、ショットファイア ソリューションに使用されるワイヤ サイズの多くをカバーしており、この機械が工場で使用するために説明されている方法と一致しています。右に示す中径バンド（約 10mm ～ 20mm）では、一般に、より大きな型締力を備えた大型のプレス機と、別の金型セットが必要ですが、これはコンパクトな C フレーム GT-100 モデルの範囲外です。 20mm 以上の大径バンドは、通常、より重い吊り上げスリングや構造上の艤装に関連しており、これもこの特定の小型 C フレーム ユニットの動作範囲外です。 GT-100 をスケールの小さい方に配置するのは意図的であり、機械は原トン数よりもコンパクトさ、同心性、スムーズなプレスを優先しているためです。また、作業範囲が狭いため、円形の金型設計と自動位置決めシステムをシンプルに保つことができ、異なる小さなワイヤ径を切り替える際の金型の交換を迅速に行うことができます。主に小型のスリング、タイダウン、または安全ケーブルの端を製造するメーカーや工場の場合、通常はこの 1 mm ～ 10 mm の範囲内に収まれば十分であり、この範囲の作業に特大のプレス機を選択する必要は通常はありません。一方、直径 10mm を超えるワイヤー ロープを定期的に加工する工場では、GT-100 モデルよりも大型の C フレームまたはマルチコラム プレス機を検討する必要があります。この種の範囲表は、油圧ワイヤ ロープ プレス機、ワイヤ ロープ油圧プレス機、またはスチール ワイヤ ロープ プレス機を研究している購入者にとって、実用的な最初のフィルタです。これは、通常、直径の互換性が最初に確認する仕様であるためです。このチャートでは単一の認定規格ではなく一般的な基準バンドを使用しているため、購入者は機械の選択を最終的に行う前に、独自のワイヤ ロープ仕様書と照らし合わせて正確な直径要件を確認することをお勧めします。全体として、このチャートは、このガイドの前半で示した直接的な答えを裏付けています。GT-100 油圧式ワイヤー ロープ プレス機 (C フレーム) は、大径の索具製造ではなく、小径のプレス作業専用に設計されています。

機械コンポーネントの概要

上の製品写真に基づいて、下の図は GT-100 油圧式ワイヤー ロープ プレス機の概略図を簡略化したもので、説明のために描いたものであり、縮尺通りではありません。実際のユニットに表示される主要な機能コンポーネントにラベルが付けられているため、油圧プレス機器に詳しくない購入者でも各部品をプレスプロセスでの役割と結び付けることができます。レイアウトは、写真と同じ左から右の配置に従います。左側にプレスと油圧駆動アセンブリ、右側に制御キャビネットが配置されています。

1. 丸型とプレスヘッドのアセンブリ。ワイヤー ロープ スリーブがスエージング用に配置されています。
2. 油圧ピストンとシリンダー コラム。各サイクル中に押圧力を下向きに駆動します。
3. 油圧オイルタンクとポンプハウジング、二重圧力ポンプシステムを通じてオイルを供給します。
4. デジタルサイクルタイマーとコントローラーディスプレイは、時間制御されたピストン動作の設定と監視に使用されます。
5. 油圧圧力ゲージにより、オペレータは動作中にシステム圧力を監視できます。
6. オペレーターの安全を確保するための開始、停止、緊急停止機能を含むコントロール ボタン パネル。
7. フットペダル制御により、ハンズフリーでプレスサイクルを起動できます。
8. 設置と移設のためのフォークリフトチャンネルを備えた強化ベーススキッド。

このコンポーネントの概要は、購入者が GT-100 油圧式ワイヤー ロープ プレス機の視覚的なレイアウトを、このガイドの残りの部分、特にその後の油圧システムと構造構成のセクションで使用される機能の説明に結び付けるのに役立つことを目的としています。

油圧式ワイヤーローププレス機の代表的な用途

の GT-100 hydraulic wire rope press machine is usually used in factories that produce slings to lift light products. Its 1mm to 10mm pressing range fits naturally into a group of applications where wire rope is thin, sleeves are small, and production runs are often repetitive rather than one-off. Because the machine is compact and the mold system supports quick changes, it is well suited to workshops that need to switch between several small wire diameters over the course of a single shift.

このクラスの小型 C フレーム油圧式ワイヤー ロープ プレス機の一般的な用途としては、C クリップ ハンガー、ショット ファイア ソリューション、一般的な軽吊りスリングの組み立てなどが報告されています。これらの名前付きの例以外にも、このタイプの小径スエージ プレスは、看板吊り下げアセンブリ、軽い固定金具、および一般的な小規模ケーブル終端作業にも一般的に使用されています。これらの用途は通常、GT-100 が処理できるように構築されているのと同じ小径範囲内のワイヤ ロープに依存しているためです。

同じシフトで 1 mm ～ 10 mm の範囲内で複数の異なるワイヤ直径を意味する、小径の混合生産を行うワークショップは、単純な金型交換プロセスを備えた機械から最も恩恵を受ける傾向があります。そうしないと、金型交換間のダウンタイムが、プレス サイクル自体よりも総生産時間に占める割合が大きくなる可能性があるためです。卸売販売または社内スリング生産のためにこのタイプの小型 C フレーム油圧式ワイヤー ロープ プレス機を購入する購入者は、直径の能力を個別に評価するのではなく、用途の適合性、金型交換速度、および直径の範囲を合わせて比較検討する必要があります。

油圧システムと構造構成

の swaging components of Xingtai Hydraulic machines, including the GT-100, are forged from high-strength alloy steel, which supports durability under repeated pressing loads. The machine body is manufactured from a single block of material, which supports structural integrity and long service life. The hydraulic system uses a デュアルプレッシャーポンプオイル供給 、スムーズなプレスプロセスを可能にしながら、ピストンの高速な上下移動を可能にし、プレス品質と生産効率の両方を向上させることを目的とした組み合わせです。

チャート: C フレーム油圧プレスのコア構造構成

油圧ワイヤ ロープ プレス機は単一の部品ではなく、各プレス サイクル中に連携して動作するいくつかの主要なサブシステムのアセンブリです。 GT-100 のような C フレーム マシンが一般的にどのように構成されているかを理解することは、購入者が製造品質、予想される耐用年数、メンテナンスの必要性を評価するのに役立ちます。以下のドーナツ チャートは、典型的な C フレーム油圧ワイヤ ロープ プレス機を、フレーム本体、油圧システム、ピストンと金型アセンブリ、制御および安全システムの 4 つの一般的な構造領域に分割しています。これらの比率は、単一ユニットの正確な部品表ではなく、典型的な小型油圧スエージ プレスの概略図として示されています。この構成を検討すると、一般にフレーム本体と油圧システムが機械全体の構造と機能の最大の部分を占める理由が理解できます。

の frame body represents the largest share in the chart because it is manufactured from a single block of material, which is central to the machine's structural integrity and long service life. A single-block frame body avoids the welded joints found in some assembled frame designs, which can reduce points of potential stress concentration over repeated pressing cycles. The hydraulic system occupies the second-largest share, reflecting its role in generating and controlling the pressing force applied to each wire rope sleeve. On the GT-100, this hydraulic system is built around a dual-pressure pump oil supply, which allows the piston to travel up and down quickly during the non-pressing stroke while still applying a smooth, controlled force during the actual swaging stroke, and it is visible in the product photo as the cylindrical tank and pump housing beneath the pressing head. This dual-pressure approach is a practical way to balance cycle speed with pressing quality, since a single fixed-pressure pump would generally be either too slow or too aggressive across the full stroke. The piston and mold assembly, shown as the third segment, is where the round mold design and automatic positioning system are located, allowing operators to change molds for different wire diameters within the 1mm to 10mm range. Because the piston is designed to move down automatically once a pressing cycle finishes, and because piston movement can be controlled by time through the digital timer on the control panel, this segment also reflects the machine's basic automation features. The control and safety system, the smallest segment in the chart, still plays an important role by governing timing, piston movement, pressure monitoring, and operator safety through the buttons, gauge, and foot pedal shown on the control cabinet. Together, these four segments explain how a compact C-frame hydraulic wire rope press machine can remain small in footprint while still delivering consistent, repeatable swaging results. This structural overview is also useful context for anyone comparing a hydraulic wire rope press machine, wire rope hydraulic press machine, or steel wire rope press machine from a manufacturing or maintenance perspective, since each subsystem has a different expected wear pattern and service requirement. In general, the frame body and control cabinet require the least frequent attention once properly installed, while seals and high-pressure tubing within the hydraulic system are the components most likely to need periodic inspection or replacement over time.

パフォーマンスの概要: 設計機能がもたらすもの

生の直径の能力を超えて、設計主導のいくつかの性能特性が、小型油圧式ワイヤー ロープ プレス機が日常の生産用途でどの程度優れた性能を発揮するかに影響を与えます。これらの特性は、一般的なマーケティング上の主張ではなく、マシンの物理的な設計の選択によって直接形成されます。

グラフ: パフォーマンス特性の概要

生の直径の能力を超えて、設計主導のいくつかの性能特性が、小型油圧式ワイヤー ロープ プレス機が日常の生産用途でどの程度優れた性能を発揮するかに影響を与えます。これらの特性は、抽象的なマーケティング上の主張ではなく、機械の物理的な設計の選択によって直接形成されます。以下のレーダー チャートは、GT-100 油圧ワイヤ ロープ プレス機の 6 つの特性をマッピングしています。これらの特性は、文書化された設計機能と目に見える制御レイアウトに直接結びついています。各軸は、サードパーティの実験室テストではなく、対応する設計機能がどのように記述されているかに基づいて、単純な 5 段階の記述スケールで評価されます。 6 つの特性をすべて 1 つのグラフにまとめて表示すると、C フレーム設計が提供することを目的とした全体的なパフォーマンス プロファイルを簡単に確認できます。

GT-100 の全体的なバスケット設計は、均一に形成された丸いスリーブのプロファイルをサポートする良好な同心性を提供すると特に説明されているため、同心性の精度はチャート上で高く評価されています。同じバスケットのデザインでも、凹凸や傷のある仕上げではなく滑らかな表面を持つプレススリングに関連付けられているため、表面仕上げの品質も同様に高く評価されています。円形金型の設計には自動位置決め機能が含まれており、オペレーターが異なる金型サイズを簡単に切り替えることができるため、金型交換の利便性は最高レベルに評価されています。自動化レベルは最高スコアよりわずかに低く評価されており、実用的な中間点を反映しています。つまり、プレスが終了するとピストンが自動的に下降し、デジタル タイマーを通じて時間で制御できますが、機械は完全に無人の生産ラインではなく、手動フット ペダルを備えたオペレーター誘導の C フレーム プレスであることに変わりはありません。 GT-100 は C フレーム ラインナップの中で最小のスタイルに属しており、小規模な作業場に適しているため、構造のコンパクトさが高く評価されています。構造強度も、単一ブロックのフレーム本体と、建設に使用される鍛造高強度合金鋼かしめコンポーネントによってサポートされており、最高レベルに近い評価を受けています。まとめると、このチャートは、精度、表面品質、金型交換の利便性を重視した性能プロファイルを示しており、これは、頑丈な索具ではなく、小径のスリングや継手の生産における機械の意図された役割と一致しています。この種のプロファイルは一般に、大径のリギング ケーブルを加工する購入者よりも、1 mm ～ 10 mm のワイヤ直径に焦点を当てている購入者に関連性が高く、生のトン数とサイクル力が評価においてより重要視されます。各評価は文書化された特定の設計機能に遡るため、このグラフは独立して認定されたベンチマーク スコアではなく、透明性の高い概要として意図されています。小径作業用の油圧ワイヤ ロープ プレス機、ワイヤ ロープ油圧プレス機、またはスチール ワイヤ ロープ プレス機を評価する購入者は、同様のフレームワークを使用して、同心度、表面仕上げ、金型交換の利便性、自動化、コンパクトさ、さまざまな機械オプション間での強度の構築を比較できます。

技術仕様

の table below summarizes the core specification points for the GT-100 hydraulic wire rope press machine (C frame), based directly on the manufacturer's product description, and is intended as a quick reference for buyers comparing this model against other equipment in the hydraulic wire rope press machine category.

配送、梱包、リードタイム

油圧式ワイヤーローププレス機GT-100はご注文確定後、シュリンクラップと鉄箱にて梱包し、シール類と高圧チューブを標準付属とさせていただきます。生産と出荷準備の通常のリードタイムは次のとおりです。 10～30日 、注文量と構成に応じて異なります。

グラフ: 一般的な生産と納品のタイムライン

多くの場合、納品のタイミングは、機械の仕様が確認された後に購入者が抱く最も実際的な質問の 1 つです。油圧式ワイヤー ロープ プレス機のリード タイムは、通常、生産スケジュール、注文量、輸出​​梱包要件によって異なります。以下のグラフは、一般的な 10 ～ 30 日のリード タイムが生産、テスト、梱包、出荷準備の各段階にどのように配分されるかを示す一般的な参考タイムラインを示しています。このタイムラインは例示的なものであり、特定の注文の正確なスケジュールを約束するものではなく、指定されたリードタイムの​​背後にある活動の一般的なフローを購入者が理解できるようにすることを目的としています。個々の注文の実際のタイミングは、注文サイズ、金型構成、現在の生産スケジュールなどの要因によって異なる場合があります。

示されている参考タイムラインでは、10 ～ 30 日の枠のうち最も大きな部分が生産と組み立てに割り当てられており、これはフレーム本体、油圧システム、ピストンと金型のアセンブリの機械加工、鍛造、組み立てに必要な時間を反映しています。 GT-100 のかしめコンポーネントは高張力合金鋼から鍛造され、フレーム本体は単一の材料ブロックから製造されるため、この段階は通常、最終のパッケージング手順よりも時間がかかります。生産と組み立ての後に品質テストが行​​われるため、ユニットの出荷が承認される前に、二重圧力ポンプの油圧システム、圧力計の精度、自動ピストンの動きをチェックできます。基準タイムラインでは次に梱包が行われます。この作業では、シュリンク ラップと鉄製の箱、およびシールや高圧チューブなどの付属品を使用して機械を準備します。出荷準備は、文書作成、積み込み、目的地国に適した配送方法の調整を含む最終段階です。 Xingtai 油圧機械は英国、オーストラリア、オランダ、ラトビア、マレーシア、タイ、インド、ロシア、ボツワナ、ポーランドを含む多くの国に輸出されているため、出荷準備は目的地や必要書類によって多少異なる場合があります。複数のユニットまたはカスタマイズされた金型構成を注文するバイヤーは、通常、チャートに示されている 10 ～ 30 日のウィンドウの上限に近いタイミングを期待する必要があります。単一の標準構成マシンを注文する購入者は、同じウィンドウの下限に近いタイミングを経験する可能性がありますが、これは現在の生産負荷によって依然として変化する可能性があります。この種の生産から出荷までの内訳は、計画の目的、特に購入者がより広範なプロジェクトまたは生産ラインの設置スケジュールに合わせて機械の納品を調整する場合に役立ちます。梱包は機械が国際輸送に耐えられるかどうかに直接影響するため、硬い鉄製の箱と組み合わせたシュリンクラップの使用は、輸送中に C フレーム構造と油圧コンポーネント (制御キャビネットや圧力計など) を保護することを目的としています。全体として、参照タイムラインは、初期生産から最終的な出荷準備まで、10 ～ 30 日のリード タイムが通常どのように構成されるかについて、現実的な一般的な期待を購入者に提供することを目的としています。

江蘇星台水力製造有限公司について

江蘇星台油圧製造有限公司 に設立されました 1992 中国の江蘇省台州市にあります。油圧式ワイヤーローププレス機メーカーとして、同社は油圧式ワイヤーローププレス機、ワイヤーロープアニーリングおよびテーパー加工機、アルミスリーブ、リフティングクランプの製造を専門としています。 Xingtai Hydraulic は、高度な生産設備、強力な技術力、権威ある試験装置、および包括的な品質管理システムを備えており、このガイドで説明する GT-100 モデルを含む、油圧式ワイヤ ロープ プレス機およびワイヤ ロープ圧着工具製品の全製品にわたって一貫した生産をサポートします。

の swaging components of Xingtai Hydraulic machines are forged from high-strength alloy steel. The machine body is manufactured from a single block of material, supporting structural integrity and long service life. The hydraulic systems used across the company's press machine range utilize a dual-pressure pump oil supply system, enabling fast upward and downward piston movement while maintaining a smooth pressing process, a design intended to improve pressing quality and production efficiency.

Xingtai 油圧機械は、英国、オーストラリア、オランダ、ラトビア、マレーシア、タイ、インド、ロシア、ボツワナ、ポーランドなどを含む多くの国に輸出されており、同社は国際市場で確立された油圧ワイヤ ロープ プレス機械のサプライヤーとしての地位を確立しています。同社は、品質、競争力、永続的な取り組みを中心とした理念に基づいて、単一の小型 C フレーム プレス機を調達する場合でも、複数の油圧プレス モデルにわたる大規模な卸売注文を調整する場合でも、顧客のニーズに応え、既存および新規の顧客に信頼できるサービスを提供するよう努めています。

小径ワーク用油圧式ワイヤーローププレス機の選び方

小径ワイヤ ロープ作業に適切な油圧式ワイヤ ロープ プレス機を選択するには、一般に、機械の構造設計と制御機能を工場が製造する予定の特定の継手に適合させる必要があります。以下のリストは、コンパクトな C フレーム マシンと大型の代替マシンのどちらを選択するかを最終的に決定する前に、確認する価値のある主要な点を概説しています。

1. 現在および将来予想される生産に必要なワイヤ ロープ径の範囲を確認し、GT-100 の 1mm ～ 10mm の範囲など、機械に記載されている能力と照らし合わせて確認します。
2. フレームのタイプを考慮してください。コンパクトな C フレーム マシンは通常、小規模な作業場や軽量で繰り返しの多い生産に適していますが、より大きなフレーム スタイルはより負荷の高い作業に適しています。
3. 金型の位置決めが自動であるかどうか、異なるワイヤ径間で金型をどの程度迅速に交換できるかなど、金型システムを確認します。
4. 二重圧力ポンプのセットアップは、高速なサイクル タイムとスムーズで制御された押圧力の両方をサポートできるため、油圧システムの設計を確認してください。
5. 圧力計、デジタル タイマー、コントロール ボタン、フット ペダルなどのオペレータ コントロールを評価します。これらは日常の使いやすさと安全性を決定するためです。
6. 付属品や生産と出荷の予想リードタイムなど、梱包と配送の詳細を油圧ワイヤ ロープ プレス機のサプライヤーに確認してください。

特に小径のスリング アセンブリ、C クリップ ハンガー、またはショット ファイア ソリューションに焦点を当てている購入者にとって、GT-100 などのコンパクトな C フレーム油圧ワイヤ ロープ プレス機は、その直径範囲、金型システム、および油圧設計がすべて生産作業のそのセグメントに向けられているため、一般に評価の適切な出発点となります。

継続的なメンテナンス計画も、後付けとして扱うのではなく、最初の購入決定に組み込む価値があります。このガイドの前半の構造構成の概要で説明したように、油圧シールと高圧チューブは、定期的な検査や交換が必要になる可能性が最も高いコンポーネントである傾向があります。これが、新しい機械の標準付属品として予備のシールと高圧チューブが含まれる理由の 1 つです。オイルレベル、シール状態、金型の摩耗をチェックするための簡単なルーチンを確立すると、油圧ワイヤローププレス機が耐用年数を延ばしながら一貫した同心度と表面仕上げを維持するのに役立ちます。

よくある質問

Q1: GT-100 油圧式ワイヤーローププレス機で加工できるワイヤーロープ径の範囲は何ですか?

A1: GT-100は直径1mm～10mmの小径スチールワイヤロープのプレス用に設計されており、軽量スリングや小物端金具に適しています。

Q2: GT-100 にはどのようなタイプのフレームが使用されていますか?また、それが重要なのはなぜですか?

A2: GT-100 は、シングルブロックボディの C フレーム、オープンスロート設計を採用しており、コンパクトな設置面積、素早い積み降ろし、長期的な構造的完全性をサポートします。

Q3: GT-100 油圧ワイヤ ロープ プレス機にはどのようなオペレータ コントロールが搭載されていますか?

A3: この機械には、デジタルサイクルタイマー、油圧計、スタート、ストップ、緊急停止機能を備えたコントロールボタンパネル、サイクル起動用のフットペダルが含まれています。

Q4: このワイヤーロープ油圧プレス機の金型交換はどのように行われますか?

A4: GT-100 は自動位置決め機能を備えた円形金型設計を採用しており、オペレーターが異なる金型サイズを簡単に切り替えることを目的としています。

Q5: 配送にはどのような付属品と梱包が含まれますか?

A5: 標準梱包にはシュリンクラップと鉄箱が含まれ、付属品としてシールと高圧チューブが含まれます。

Q6: 生産から出荷までの通常のリードタイムはどれくらいですか?

A6: 通常のリードタイムは、注文量と構成によって異なりますが、10 ～ 30 日です。
