勤務の終わりに 60 メートルの係留索を緩い山の中に放り込んだ甲板員は、次の仕事でそのツケを払うことになります。結び目を見つけたり、ひねったりして取り除き、ロープに触れるすべての人たちと戦う一連の硬い曲がりです。ロープを巻いて保管する方法に対する信頼できる答えは、3 つの習慣に帰着します。ロープをループに巻き、ねじれを加えるのではなく、ねじれを打ち消します。完成したコイルは自然に緩まないようにロックし、ロープが再び必要になるまで、そのコイルを乾燥した日陰の床に置かないでください。

素材によって細部が変わります。編組ポリエステルライン、3 ストランドナイロン係留ロープ、およびスチールワイヤーロープはそれぞれコイル巻きに対する反応が異なり、それぞれが独自の方法で不注意な保管を罰します。このガイドでは、繊維ロープや合成ロープに適した手巻き方法、ワイヤ ロープに適用されるドラム巻きの規則、棚上でロープの端がほどけないようにするための端末処理、ロープが保管庫から出されてすぐに使用できるか、それともスクラップ箱に送られるかを決定する保管条件について説明します。

コイルを巻いてねじれを制御し、コイルをロックし、乾燥した日陰で保管します。これら 3 つの習慣により、ロープが保管場所にいつでも使用できる状態になるかどうかが決まります。

選択したコイリング方法が重要な理由

ほとんどのロープには方向が設計されています。 3 本撚りのロープは、ロープの中心線の周りにらせん状に撚られたストランドから作られており、編組ロープでもカバーとコアの間の張力のバランスがとれています。置かれたロープを単純なループに巻き付けると、ループが完全になるたびに、同じ方向に約 1 回転のねじれが追加されます。 40 ループとは、約 40 の累積ターンを意味し、端が空いている場合、それらのターンはどこかに逃げなければなりません。それらはねじれ、飛び散り、ループとして表面に現れ、ロープが放された瞬間にオーバーハンドノットにカチッと閉まります。

ツイストはハンドリングの問題だけではありません。よじれた合成ロープはよじれた部分で過剰な応力がかかり、その時点から使用強度が低下します。スチール ワイヤ ロープの場合、危険度はさらに高くなります。よじれによってストランドが永久に移動してしまい、よじれたワイヤ ロープは負荷がかかった状態では信頼できないため、損傷部分を切り取ってロープを再終端することが一般的な艤装方法です。ロープに蓄積されたねじれは、ウインチのドラムのうなりから巻取り機の不均一なスプールに至るまで、ハードウェアや機械にも悪影響を及ぼします。

だからこそ、ねじれを解消するコイリング方法が存在するのです。 8 の字コイルとオーバーアンダー コイルは、ループごとにねじれの方向を交互に変えるため、ロープは中立に近い状態で保管場所から出てきます。したがって、正しい方法を選択することは、習慣や外見の問題ではありません。それは、形状を維持するロープと、すべての間違いをゆっくりと記憶するロープの違いです。

単純なループごとにねじれが加えられるため、そのねじれを交互またはキャンセルする方法により、ロープの取り扱いと定格強度の両方が保護されます。

ロープを巻いて保管する方法: ステップバイステップ

以下のシーケンスは、埠頭の作業員、艤装用のロフト、または床に空きスペースしかない農場作業場で機能します。ロープをゴミ箱に詰めるよりも数分長くかかりますが、その時間は次の作業の最初の引き抜きで返されます。

1. まずロープを調べて剥がします。全長を手で通し、切り傷、摩耗、光沢、または平らな部分を探し、コイル状に巻き始める前に既存のねじれが逃げられるようにロープを真っ直ぐに広げます。
2. 残ったねじれを取り除きます。ロープを高いところから吊り下げ、自由端を止まるまで回転させるか、端を自由に回転させながら全長を歩きます。ねじれたロープロックを数か月間保管します。
3. 収納スペースに合わせてループサイズをお選びください。周囲約90～180cmのループは、作業場の棚やペグボードに適しています。大きなコイルは幅の広いフックによくかかり、小さなコイルはゴミ箱にフィットしますが、直径が約 30 cm よりも狭いものは、永久的な曲げ記憶を硬いロープに設定します。
4. 敷設されたロープに対してわずかに逆撚りを加えたコイル。それぞれのループが形成されたら、親指と人差し指の間でロープを撚りを解く方向に 4 分の 1 回転させます。編組ロープではこの修正の必要性がはるかに少なく、オーバーアンダー法が完全に置き換えられます。
5. ループを均等に保ちます。一致する長さのループが付いたコイルは棚の上に平らに置かれ、重みを感じることなく吊り下げられ、争うことなく支払いが行われます。
6. コイルをロックします。ループを一緒に持ち、作業端をコイルの中央に 6 ～ 8 回ぴったりと巻き付けます。端の部分をコイルの上部に通し、束全体の上に折り込み、テールをしっかりと引っ張ります。これで、たとえぶつけてもコイルが解けることはありません。
7. 正しく保管してください。コイルを支えるのに十分な幅の丸いペグにコイルを掛けるか、棚の上に平らに置きます。湿気や砂がラップに影響を与えるため、ロックされたコイルをコンクリートの床の上に放置しないでください。

約 80 メートルを超えるロープの場合、または手で巻き取るのに抵抗がある硬いロープの場合、次のセクションで説明する 8 の字方法は、通常、単純なループ コイルよりもねじれが少なく、より速く繰り出されます。

検査、ねじれを解き、ねじれを制御してコイル化し、束をロックし、コイルを床から外すという 5 つのステップを数分で完了し、数か月のロープの寿命を守ります。

一般的なコイリング方法とそれぞれが適合する場所

あらゆるロープ、長さ、保管スペースに適したシングル コイルはありません。以下の 5 つの方法は、ほとんどの作業場、海洋、野外の状況をカバーしており、それぞれに特定の理由があります。

アルパインコイル
ループを肩に集めてラップで固定します。素早く作ることができ、持ち運びも簡単ですが、敷設されたロープにねじれが加わります。最長約60mまで。 バタフライコイル
中央でループを 8 の字に折り重ねます。背中や肩に快適に背負い、ねじれを抑えます。クライミングやアーボリストのロープに人気です。 8の字コイル
ループは 2 点間で 8 の字パターンで交差します。優れたツイストコントロールと非常に速いペイアウト。構築するにはさらにスペースが必要です。 オーバーアンダーコイル
ループの方向を交互にして、長いラインのねじれをキャンセルします。 50 メートルを超えるロープやケーブルを扱うドック、ステージ、イベントのスタッフの標準的な慣行。 チェーンシネット
ロープはかぎ針編みされて鎖になります。保管場所が最も短く、絡まりにくいですが、使用前に完全に解く必要があります。

ロープの長さと保管スペースにコイルを合わせます。8 の字コイルとオーバーアンダー コイルはねじれの制御に優れ、アルパイン コイルとバタフライ コイルはスピードと携帯性に優れています。

再展開時に最も時間を節約できるコイリング方法はどれですか

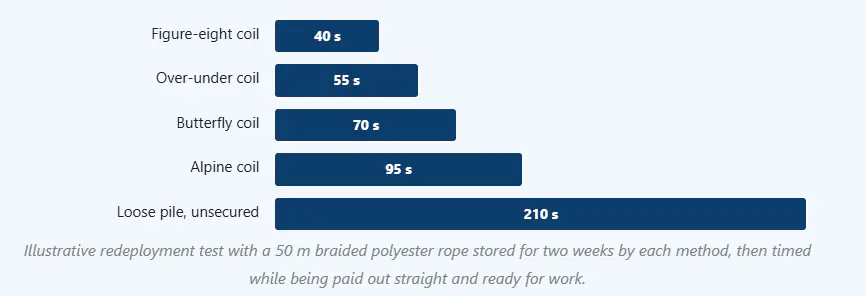

形容詞は簡単なので、以下の比較では違いの大まかな数字を示しています。この演習は例示的なものです。経験豊富なハンドラー 1 人、50 メートルの編組ポリエステル ロープ 1 本、およびストップウォッチです。各ロープは、異なる方法を使用して 2 週間保管され、その後、まっすぐに繰り出されて作業の準備が整うまでの時間を測定されました。所要時間はロープの種類、コイルのサイズ、ハンドラーのスキルによって異なります。正確な秒数ではなく、バー間のパターンが実際のワークショップに引き継がれます。

8 の字コイルは、ループが交互の方向に交差するため、1 つのループに蓄えられたねじれが次のループによって打ち消されるため、最も速く繰り出されます。オーバーアンダーコイルも同じ理由で僅差で終了しましたが、ハンドラーにより多くのテクニックが要求され、通常初心者にとってはスタートが遅くなります。バタフライ コイルは、折り畳まれたループも交互に配置されているため、良好なパフォーマンスを発揮しましたが、余分な折り目により、取り扱い時間が少し追加されました。アルパインコイルは、すべてのループが同じ方向にロープを回転させるため接地を失いましたが、2週間の保管により、そのねじれがロープの記憶に定着する時間が与えられました。緩いパイルはまったく保管方法ではなく、その時間はコイルを取り出すのではなく、オーバーハンドノットを整理することを反映しています。杭に見つかったすべての結び目も強度を低下させます。なぜなら、きついオーバーハンドノットは合成ロープの使用強度を大幅に低下させる可能性があり、多くの場合約半分と見積もられます。つまり、パイルには数秒かかるだけでなく、容量もかかります。 1日に十数回ロープを引く作業場では、40秒と210秒の差が1か月以内に実質人件費となります。同じパターンが産業界でも拡大しており、床で絡まった 200 メートルのワイヤー ロープが安全上の問題であると同時に、スケジュールの問題でもあります。まさにこれが、ワイヤ ロープの操作が手巻きの代わりにドラム巻きに置き換えられる理由です。これについては次のセクションで説明します。レッスンはそのまま反映されます。制御されたループイン、制御されたロープアウトです。

8 の字などのねじれをキャンセルするコイルは、再展開時間を大幅に短縮し、結び目に伴う強度の低下を防ぎます。

スチール ワイヤ ロープの巻き取りと保管を工業的な方法で行う

スチールワイヤーロープの手巻きルールは完全に変わります。ファイバーロープのよじれは不便です。ワイヤロープのよじれは、ストランドがずれて元の位置に戻すことができないため、永久的な構造的損傷となります。業界の慣行では、ねじれた部分を切り取り、ロープの終端をやり直すことになっているため、保管方法では、そもそもねじれが発生するのを防ぐ必要があります。

正しい方法は、ワイヤー ロープをリールとドラムに巻き付けておくことです。ロープは必要になるまで元のリールに留めておく必要があり、ロープをリール間で移送するときは上から上、または下から下に流す必要があります。あるリールの上部から別のリールの下部までリーリングすると、すべてのラップに逆方向の曲がりが生じます。逆方向の曲がりは疲労が最初に現れる場所です。ドラムとシーブの直径も同様に重要です。作業ルールとして、ドラムの直径は、一般的なサービスの場合はロープの直径の少なくとも 20 倍、ハイサイクルまたはクリティカルなリフトの場合はそれより大きくなければなりません。リールは床から離れたスタンドまたは A フレーム上に設置され、ほこりや湿気から覆われ、潤滑剤が底部のラップに沈殿するのではなく再分配されるように時々回転されます。

非常に長いロープを扱う作業場や倉庫では、手で巻き取ったり巻き戻したりするのは時間がかかり、安全ではないため、ワイヤーロープ繰糸機が活躍します。動力付きの巻取り機は、巻き取りと繰り出し時の張力と速度を制御し、ドラム全体でラップを均等に保ち、ロープとオペレーターの両方を保護します。このタイプの装置は、1992 年以来油圧ロープ装置を製造し、ヨーロッパ、アジア、その他のユーザーに供給している江蘇星台油圧製造有限公司などのワイヤ ロープ加工メーカーが標準で提供しているものです。

ワイヤ ロープはリールに保管され、ハンド コイルに保管されることはありません。制御された張力、正しいドラム比、およびカバーされたリール スタンドにより、保管されたロープのよじれや腐食が防止されます。

保管のために巻き取る前のロープ端の準備

ロープの端は保管中に最初に故障します。ホイップされていない合成ロープの端はほつれてフィラメントのブラシになり、端が緩んだ 3 つ撚りのロープは、棚の上に置いたまま文字通り 1 本ずつほどけてしまいます。コイルを保管する前に 10 分間端の準備を行うと、両方の問題が防止されます。

繊維ロープと合成ロープの場合は、両端を泡立て麻ひもやポリエステルテープで泡立てるか、完全合成ロープのフィラメントをヒートシールして硬い先端に融合させます。シーリングは単に表面をコーティングするのではなくストランドに浸透する必要があり、天然繊維のロープは溶けないため、しっかりと泡立てる必要があります。

ワイヤロープの場合、何よりもまず端を機械的に保護する必要があります。切断点でしっかりと巻かれたワイヤをつかみ込むと、ストランドの緩みが防止され、保管後に終端処理されるロープの場合は、ストランドがスリーブや端末にきれいに入るようにテーパリングをしながら準備が続けられます。ワイヤー ロープの端を焼きなますと応力が緩和され、先端が形成される前にストランド構造が引き締められます。そのため、本格的なリギング作業場では、焼きなましおよびテーパー加工機がプレスと並んで設置されています。 Xingtai などのサプライヤーは、焼きなましやテーパー加工から切断や融着までの各ステップに専用の機械を構築しているため、末端処理はグラインダーで即興で行うのではなく、作業に合わせて行うことができます。

RDQ-1011 Wire Rope Annealing and Tapering Machine この機械はワイヤ ロープの端を焼きなましし、テーパー加工するため、保管後にストランドがスリーブや端子にきれいに入るようになります。 Compact and easy to move, it handles elevator, mine, and crane ropes within its diameter range without part replacement. 製品を見る→

Whip or seal fiber rope ends and seize or taper wire rope ends before storage, because an unprotected end will unravel on the shelf.

コイル状のロープを保護する保管条件

A perfect coil still degrades in the wrong environment.紫外線はポリプロピレンやナイロンを脆化させるので、コイル状のロープは窓に面した開いた壁ではなく、キャビネット、通気性のあるバッグ、または日陰のラックに入れてください。湿気は天然繊維のロープにカビを発生させ、合成ロープの金具を腐食させるため、湿気の多い地下室よりも乾燥した換気の良いコーナーの方が常に優れています。化学物質による汚染により、目に見える兆候がなくても合成ロープが弱くなる可能性があるため、ロープを充電器、酸、アルカリ、溶剤、塗料の保管場所から遠ざけてください。

物理的な保管は気候と同じくらい重要です。細いフックでは何か月もロープの 1 点に曲げ応力が集中するため、コイルは薄く鋭いフックではなく丸いペグに掛けてください。湿気を逃がし、ラップ内に砂を運び込むため、コイルをコンクリート床から離してください。各コイルには空気がその周りを移動できる十分なスペースを確保し、保管されているロープの上や、意図を超えて積載されたロープ保管ラックに重量物を積み重ねないでください。

長期保管にはスケジュールが必要です。保管されているコイルを 3 ～ 6 か月ごとにチェックし、ロープを緩めるために簡単にコイルを解き、最も古いロープが最初に使用されるようにストックを回転させます。 Before any rope goes back into storage, clean off mud and salt, let it dry naturally away from direct heat, and inspect it again.損傷した部分が見つかった場合は、問題を保管するのではなく切り取り、巻き直す前に新しい端を適切に準備します。切断および先細り加工機を使用すると、修理が迅速かつ再現可能になります。これは、乗組員がロープを同日に使用に戻す必要がある場合に重要です。

RDQ-1012 ワイヤーロープ切断・テーパー加工機 保管検査中に損傷部分が切断された後、新しいロープの端を準備するための高速加熱切断およびテーパー加工機。滑らかな円錐形の端が得られるため、乗組員はその日のうちにロープをサービスに戻すことができます。 製品を見る→

乾燥させ、日陰に置き、床から離し、数か月ごとに検査します。保管条件は、巻き方と同様にロープの寿命を決定します。

適用シーンと選定のポイント

ファイバーロープとワイヤーロープは、整理整頓という目的は同じですが、そこに至るルートが異なるため、並べて比較すると選択ポイントが一目瞭然です。

ロープの量が手作業で処理できる量を超えると、購入の決定はコイルから機器へと移ります。バイヤーがエンドユーザーとして購入する場合でも、リギングショップとして購入する場合でも、消耗品を在庫する卸売業者として購入する場合でも、同じ選択ロジックが適用されます。つまり、マシンクラスを作業現場のロープ直径に合わせ、フェルールとスリーブが適合するサイズで入手可能であることを確認し、文書化された品質管理と輸出経験を持つメーカーを優先します。巻き取りや焼きなましからプレスや付属品に至るまで、加工チェーン全体をカバーするサプライヤーは、混合機械や無関係な供給元からの消耗品に起因するフィッティングや公差のリスクも排除します。

ファイバーロープにはツイストキャンセルハンドコイルが必要であり、ワイヤーロープには制御されたドラム巻きが必要であり、ボリュームは手作業から機械に移すタイミングを決定します。

保管用の巻き取りロープに関するよくある質問

ねじれの制御、コイルのロック、環境の管理という同じ 3 つの原則が、ストレージに関するほぼすべての質問に答えます。

関連書籍とリソース

Xingtai サイトのこれらのページでは、ロープの取り扱いとワイヤ ロープの加工に関する機器側について詳しく説明しています。

• 電動コイリング装置の詳細については、以下を参照してください。 ワイヤーロープ圧延機は何に使用されますか 産業のテイクアップとペイオフの仕事で。
• このガイドで参照されている機械とアクセサリは、 江蘇星台油圧製造 は1992年設立のワイヤロープ加工装置メーカーです。

手作業による巻き取りでは不十分な場合は、電動巻き取り装置と最終処理装置が引き継ぎます。上記のリソースは、その方法を示しています。

ロープを巻いて保管するのは、小さな作業ですが、不釣り合いな利益が得られます。ねじれを制御してコイル状に巻き、しっかりとロックし、清潔で乾燥した日陰の場所に保管したロープは、繰り出しが早く、定格強度を維持し、山に捨てられたロープよりも長いシーズン長持ちします。 Start with the figure-eight or over-under method for fiber rope, keep wire rope on reels under proper tension, treat the ends before they ever reach the shelf, and walk the storage area every few months.ロープは保管期間ごとに最初の作業で注意を返します。

各仕事の終わりに規律を持って数分間過ごすだけで、ロープが長持ちするか、ロープが早く切り戻されるかが決まります。
